어셈블리 참조를 어셈블리 참조로 대치

파일 참조를 어셈블리에서 어셈블리로 변경할 수 있습니다.

이 예제에서는 도면뷰에서 판금 어셈블리를 새로운 판금 어셈블리로 대치합니다. 새로운 판금 어셈블리는 판금 파트의 두 번째 구멍에 두 번째 PEM 너트를 추가하여 작성되었습니다.

판금 어셈블리	PEM 너트	새로운 판금 어셈블리

1. 이전 모듈에서 저장한 도면 파일 sheet_metal_1_nut.SLDDRW를 엽니다.

   PEM 너트가 1개 있는 판금 어셈블리의 도면이 나타납니다.



2. 모델 대치(도면 도구 모음) 또는 도구 > 모델 대치을(를) 클릭합니다.
3. PropertyManager에서 선택한 뷰 아래의 모든 뷰를 클릭합니다.
4. 새 모델에서 install_dir\samples\whatsnew\drawings\replace_model_in_view\sheet_metal.SLDASM을(를) 찾아 선택한 후 열기을(를) 클릭합니다.
5. 을(를) 클릭합니다.

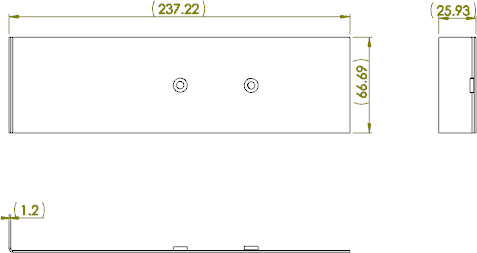

   도면이 업데이트되어 어셈블리에 추가된 두 번째 너트가 표시됩니다. 이것 이외에는 첫 번째 판금 어셈블리의 도면과 동일합니다.



6. 도면 파일을 sheet_metal_2_nut.SLDDRW로 저장합니다.
