Tworzy wykresy ścinania, momentu, momentu obrotowego lub siły osiowej dla belek, bądź wykresy siły osiowej dla kratownic. Wykresy belki są generowane w kierunkach lokalnych dla każdej belki.
Aby wyświetlić tego menedżera właściwości PropertyManager, należy uruchomić badanie Simulation. Kliknąć prawym przyciskiem myszy folder Results
i wybrać Zdefiniuj wykresy belki.
Wyświetlaj
 |
Komponent |
Wybrać jedną z poniższych możliwości:
- Siła osiowa
- Siła ścinająca w kier1
- Siła ścinająca w kier2
- Moment w kierunku 1
- Moment w kierunku 2
- Moment obrotowy
W przypadku kratownic dostępna jest tylko Siła osiowa.
|
 |
Jednostki |
Należy wybrać jednostki dla wykresu.
|
| |
Renderuj profil belki (wolniej) |
Wyświetla wykresy belek na rzeczywistej geometrii belki, a nie na walcach. |
Wybrane belki
| Wszystkie |
Powoduje wybranie wszystkich belek.
|
| Wybierz |
Należy wybrać belki w obszarze graficznym. Oprogramowanie uwzględnia tylko Wybrane belki.
|
| Szerokość wykresu belki |
Kontroluje szerokość wykresów belki, aby zapewnić lepszą widoczność.
|
Właściwość
| |
Uwzględnij tekst tytułowy |
Wpisać własny tytuł wykresu.
|
| |
Skojarz wykres z orientacją widoku modelu |
Pozwala skojarzyć wcześniej zdefiniowaną orientację widoku z aktywnym wykresem.
|
 |
Skojarz z bieżącym widokiem |
Kojarzy bieżący widok z aktywnym wykresem. |
Aby wyświetlić kierunki belki dla aktywnego wykresu belki, kliknąć prawym przyciskiem myszy ikonę wykresu belki i wybrać Ustawienia. W menedżerze właściwości PropertyManager, w części Opcje wykresu zdeformowanego kształtu wybrać Pokaż kierunki belki.
Kierunki belki są wyświetlane pośrodku każdej belki

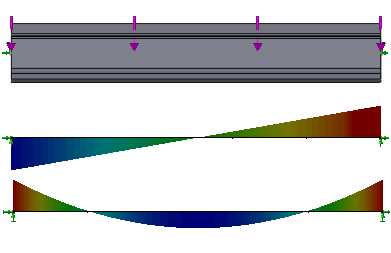

Wykresy ścinania i momentu wygenerowane dla belki typu nieruchome-nieruchome, poddanej jednorodnie rozłożonemu obciążeniu:
