Menedżer właściwości PropertyManager Ścieg spoiny pozwala wstawiać i definiować ściegi spoiny.
Aby otworzyć tego menedżera właściwości PropertyManager, należy:
W części kliknąć Ścieg spoiny
(pasek narzędzi Konstrukcje spawane) lub . W złożeniu kliknąć .
Ścieżka spoiny
 |
Narzędzie inteligentnego wyboru spoiny |
Pozwala przeciągać wskaźnik nad ścianami, gdzie ma być zastosowany ścieg spoiny. |
| |
Wybierz ściany |
Wyszczególnia każdą unikatową ścieżkę spoiny. Ścieżka spoiny to trasa, którą przebiega ścieg spoiny w modelu. Po wybraniu ścieżki spoiny w tym polu, podgląd ścieżki spoiny w obszarze graficznym zmienia kolory. Różowy podgląd oznacza, że ścieżka spoiny jest aktywna. Żółty podgląd oznacza, że ścieżka spoiny jest nieaktywna. Wszelkie zmiany wprowadzone w menedżerze właściwości PropertyManager są stosowane do aktywnej ścieżki spoiny.
|
| |
Nowa ścieżka spoiny |
Pozwala na zdefiniowanie nowej ścieżki spoiny. Należy kliknąć Nowa ścieżka spoiny, aby utworzyć nową ścieżkę, która jest rozłączona od poprzednio utworzonej ścieżki spoiny. Nie ma konieczności używania narzędzia Nowa ścieżka spoiny w przypadku korzystania z Narzędzia inteligentnego wyboru spoiny. Ścieżki spoiny pomiędzy dwoma obiektami są obsługiwane. Nie można zdefiniować ścieżki spoiny pomiędzy trzema i więcej obiektami lub pomiędzy ścianami jednego obiektu.
|
Ustawienia
Opcje w części Ustawienia stosowane są dla pojedynczych ścieżek spoiny. Po wybraniu elementu w części Ścieżka spoiny, można zmienić poniższe opcje dla wybranej ścieżki spoiny.
| |
Wybór spoiny |
Wyszczególnia ściany lub krawędzie, gdzie zastosowany jest ścieg spoiny. |
 |
Rozmiar ściegu |
Ustawia grubość ściegu. |
| |
Styczne rozejście się |
Stosuje ścieg spoiny do wszystkich krawędzi, które są styczne do wybranej ściany lub krawędzi.
Jeśli opcja jest nie zaznaczona, można wybrać:
|
Wybór
|
Stosuje ścieg spoiny do wybranej ściany lub krawędzi.
|
|
 |
|
Obydwie strony
|
Stosuje ścieg spoiny do wybranej ściany lub krawędzi oraz do przeciwległej ściany lub krawędzi.
|
|
 |
|
Dookoła
|
Stosuje ścieg spoiny do wybranej ściany lub krawędzi oraz do przylegających ścian i krawędzi.
|
|
 |
|
| |
Zdefiniuj symbol spoiny |
Otwiera okno dialogowe Symbol spoiny, umożliwiając zdefiniowanie ustawień symbolu spoiny. Symbol spoiny jest dołączony do aktywnego ściegu spoiny. |
Długość od/do
Można użyć poniższych ustawień lub wykorzystać uchwyty w obszarze graficznym, aby manipulować ściegiem spoiny.
| |
Punkt początkowy |
Pozwala zdefiniować miejsce rozpoczęcia ściegu spoiny od pierwszego końca. |
 |
Odwróć kierunek |
Rozpoczyna ścieg spoiny od przeciwległego końca. |
| |
Długość spawu |
Ustawia długość ściegu spoiny. |
 |

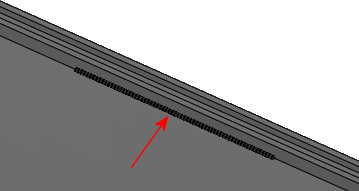

| Ścieg spoiny zdefiniowany przy użyciu narzędzi Punkt początkowy i Długość spoiny |
Spoina przerywana
| Długość odstępu i spoiny |
Ustawia Długość spoiny i Przerwę dla przerywanych ściegów spoiny. |
| Długość skoku i spoiny |
Ustawia Długość spoiny i Skok dla przerywanych ściegów spoiny. Skok jest definiowany jako długość spoiny plus przerwa. Jest on obliczany od środka jednego ściegu spoiny do środka następnego ściegu spoiny. |
| Przestawny |
Dostępne dla ściegów spoiny ustawionych jako Obydwie strony . Ściegi spoiny zmieniają pozycję po obydwu stronach obiektów do zespawania.
|
