Aby połączyć wymiary bazujące, należy:

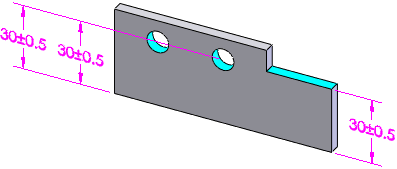

- Otworzyć model zawierający wymiary do połączenia. Na przykład można połączyć trzy wymiary w jeden.
Przy łączeniu wymiarów bazujących, muszą one wszystkie mieć tą samą operację początkową.
- Należy wybrać trzy wymiary od lewej do prawej przytrzymując wciśnięty klawisz Ctrl.
- Kliknąć prawym przyciskiem i wybrać Połącz wymiar.

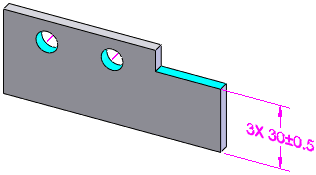

Wymiary zostaną połączone w jeden w miejscu ostatniego wybranego wymiaru, a liczba wystąpień zostanie automatycznie dodana.
Aby przywrócić indywidualne wymiary, należy kliknąć połączony wymiar prawym przyciskiem myszy i wybrać Przerwij połączony wymiar. Aby połączyć lub przerwać tolerancje położenia i kształtu, należy użyć odpowiednio opcji Połącz tolerancję położenia i kształtu oraz Przerwij połączoną tolerancję położenia i kształtu.
