Редактировать плоский маршрут PropertyManager

Инструменты редактирования (Примечание)

Инструмент Описание
PM_EditFlatRte_Drag.gif Перетащить. Позволяет перетащить любую точку эскиза или линию в плоском эскизе. Выберите Реверс выбранного элемента, чтобы выбрать дополняющие сегменты на другой стороне эскиза сегмента.
PM_EditFlatRte_Horizontal.gif Горизонтальное. Ограничивает выбранный сегмент по горизонтали и позволяет переключать сегмент между горизонтальными позициями.
PM_EditFlatRte_Vertical.gif Вертикальное. Ограничивает выбранный сегмент по вертикали и позволяет переключать сегмент между вертикальными позициями.
PM_EditFlatRte_DeleteRelations.gif Удаление взаимосвязей. Удаляет горизонтальные и вертикальные ограничения эскиза сегмента, чтобы Вы могли расположить сегмент под углом. После удаления взаимосвязей выберите Перетащить PM_EditFlatRte_Drag.gif, чтобы изменить расположение сегмента.
fanout_button Разветвить. Позволяет располагать сегменты разветвления и манипулировать ими. Выберите Расположить угол, чтобы определить расположение разветвления относительно базового сегмента. Выберите Угол вращения, чтобы определить вращение между сегментами разветвления.

Пример: Горизонтальное

Чтобы ограничить сегмент по горизонтали:

  1. Выберите Горизонтально PM_EditFlatRte_Horizontal.gif.
  2. Выберите сегмент эскиза.


  3. Нажмите в пустой части графической области.

    Сегмент ограничен по горизонтали.

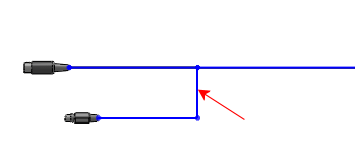

Пример: Вертикальное

Чтобы переключать сегменты по вертикали:

  1. Выберите Вертикально PM_EditFlatRte_Vertical.gif.
  2. Выберите сегмент эскиза.


    Указатель примет следующий вид – pointer_toggle_segment.gif.

  3. Нажмите на него правой кнопкой мыши.

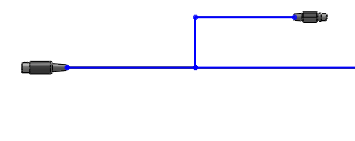

    Сегмент располагается по вертикали.


Пример: Удаление взаимосвязей

Чтобы удалить взаимосвязи:

  1. Выберите Удаление взаимосвязей PM_EditFlatRte_DeleteRelations.gif.
  2. Выберите сегмент эскиза.


  3. Выберите Потащить PM_EditFlatRte_Drag.gif
  4. Перетащите сегмент для его размещения под углом.
