Требования к геометрии - Опоры

Следующие элементы необходимы при использовании компонента в качестве Крюка, Опоры или Зажима в программе SolidWorks "Маршрут".

В именах маршрутных эскизов и размеров учитывается состояние регистра.

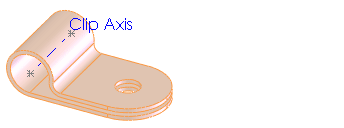

Ось хомута

Ось под названием Ось зажима для выравнивания по ребру или оси в сборке. Ось зажима проходит между двумя точками маршрута, которые определяют точки входа/выхода.


Пример:

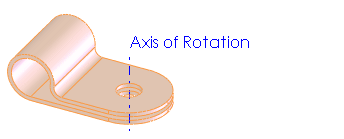

Ось вращения

Ось с именем Ось вращения для обеспечения вращения зажима в желаемой ориентации.

Clip_AxisOfRotation.gifПример:

Также, если вы хотите, чтобы крюк, опора или зажим меняли свой размер при изменении диаметра маршрута, необходимо:

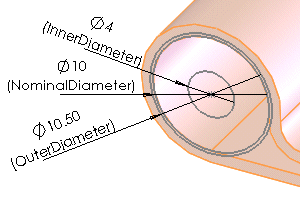

Эскиз с фильтром

  • Эскиз с именем Эскиз с фильтром
  • Три концентрические окружности с размерами:
    • NominalDiameter (номинальный размер зажима)
    • InnerDiameter (Внутренний диаметр) (диаметр наименьшего пучка, способного поместиться в зажиме)
    • OuterDiameter (Внешний диаметр) (диаметр наибольшего пучка, способного поместиться в зажиме)


Пример:

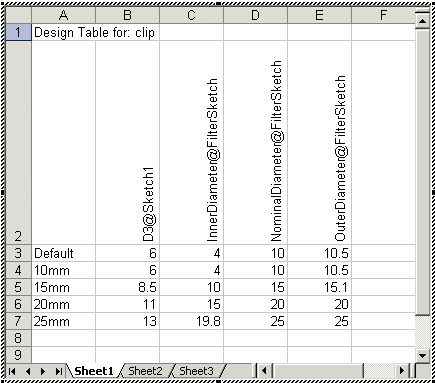

Конфигурации наложения

Вставьте таблицу параметров для создания нескольких конфигураций, включающих:
  • Размеры FilterSketch (Эскиз с фильтром). Значение внутреннего диаметра InnerDiameter одного размера должно быть меньше, чем значение наружного диаметра OuterDiameter нижеследующего размера, чтобы набор конфигураций охватывал весь диапазон размеров, от наибольших до наименьших, без интервалов.
  • Другие размеры, которые зависят от размера зажима.


Пример:
