PropertyManager "Преобразовать вид в эскиз"

В окне PropertyManager Преобразовать вид в эскиз преобразовать чертежный вид в объекты эскиза или блок объектов эскиза.

Чтобы открыть этот PropertyManager:

Щелкните правой кнопкой мыши в чертежном виде и выберите Преобразовать вид в эскиз.

Состояние отображения

Заменить вид эскизом
Замена чертежного вида эквивалентными объектами двумерного эскиза.

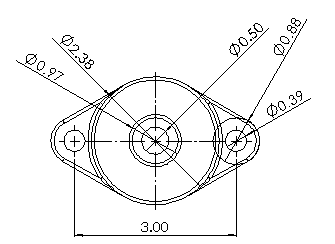

Исходный чертежный вид wn-original-drawing-view.png

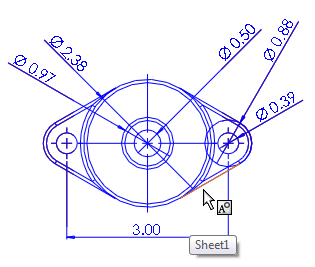

Эквивалентные объекты двумерного эскиза wn-original-drawing-view-block1.png
Заменить вид блоком
Замена чертежного вида эквивалентными объектами двумерного эскиза, сгруппированными в блок.
Исходный чертежный вид wn-original-drawing-view-dims.png
Блок с эквивалентными объектами двумерного эскиза

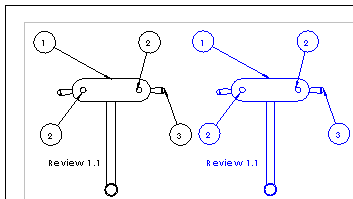

Вставить как блок
Создается отдельный блок из эквивалентных объектов двумерного эскиза, которые можно поместить в любое место чертежа.
В этом примере блок справа добавляется в чертежный вид, а не замещает чертежный вид слева.

Точка вставки

Этот параметр доступен при выборе параметра Заменить вид блоком или Вставить как блок.

Вставка в графическую область манипулятора точки и выноски, которые можно перетаскивать в нужное место независимо друг от друга для размещения блока.
