PropertyManager Ребро

Окно Ребро PropertyManager (Менеджера свойств) появляется при создании нового элемента ребра или при редактировании существующего элемента ребра.

Чтобы открыть этот PropertyManager:

Нажмите кнопку Ребро (панель инструментов "Элементы") или Вставка > Элементы > Ребро.

Менеджер свойств PropertyManager управляет следующими свойствами.

Параметры

Некоторые поля, которые предусматривают ввод цифровых значений, позволяют создавать уравнение посредством ввода знака равно (=) и выбора глобальных переменных, функций и свойств файла в раскрывающемся списке. См. раздел Прямой ввод уравнений в PropertyManagers.
  Толщина Добавляет толщину для выбранной стороны эскиза. Выберите один из указанных ниже параметров:

offset_above.pngПервая сторона

Добавляет материал только к одной стороне эскиза.

Обе стороны

Равномерно добавляет материал с обеих сторон эскиза.

Вторая сторона

Добавляет материал только с другой стороны эскиза.
Толщина ребра

При добавлении уклона можно выбрать толщину в плоскости эскиза или в интерфейсе стены. Выберите один из указанных ниже параметров:

В плоскости эскиза

В интерфейсе стены

  Направление вытяжки

Эскиз для ребра с помощью контуров открытого эскиза на параллельной плоскости.

Выберите один из указанных ниже параметров:

Параллельно к эскизу

Создает вытяжку ребра параллельно плоскости эскиза.



Перпендикулярно к эскизу

Создает вытяжку ребра перпендикулярно плоскости эскиза.



  Переставить сторону материала Изменяет направление вытяжки.

Включить/Выключить уклон Добавляет уклон для ребра. Установите Угол уклона, чтобы указать градусы уклона.

Уклон наружу (доступно при выборе Включить/Выключить уклон).

Используется для создания угла уклона наружу. Если отключен, создает угол уклона внутрь.

  Тип

Создайте эскиз на плоскости, смещенный относительно плоскости основания

Выберите один из указанных ниже параметров:

Линейный

Создает ребро, которое удлиняет контуры эскиза перпендикулярно направлению эскиза до их границы.



Следовать за кривой

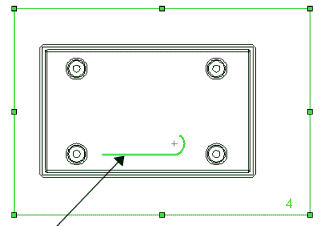

Создает ребро, которое удлиняет контуры эскиза, продолжаясь с тем же уравнением контура, пока ребро не соединится с границей. Например, если эскиз является дугой окружности, Следовать за кривой удлиняет ребро, используя уравнение окружности, пока оно не соединится с границей.

В этом примере с помощью уравнения окружности ребро удлиняется от контура дуги и до его границы, образуя окружность. Другой конец эскиза удлиняется с помощью уравнения прямой линии до границы.
  Выбранное тело (Доступно только для многотельных деталей) После создания эскиза ребра, выберите тело.
  Следующая ссылка(Доступно при выборе Параллельно к эскизу для Направление вытяжки и Включить/Выключить уклон) Переключает контуры эскиза, чтобы можно было выбрать контур, который будет использоваться в качестве справочного контура для уклона.

Пример: Элемент "Ребро" с уклоном справочного контура

Выбранные контуры

Выбранные контуры Список контуров эскиза, используемый для создания ребра.
