DimXpert для деталей

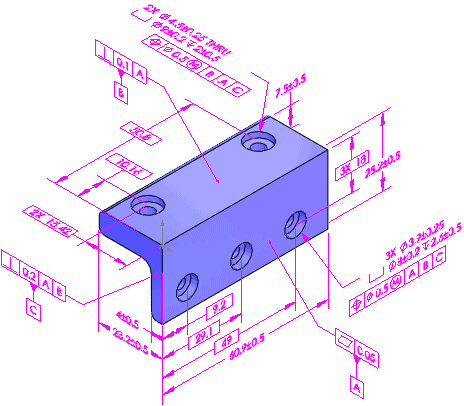

DimXpert для деталей – это набор инструментов, который используется для нанесения размеров и указания допусков для деталей в соответствии с требованиями стандартов ASME Y14.41-2003 и ISO 16792:2006. Затем эти допуски можно использовать в TolAnalyst для проведения анализа стека в сборках или в последующих CAM, других анализах допусков или в области метрологии.

Установите для параметра Общий чертежный стандарт значение ANSI (ASME) или ISO, выбрав Инструменты > Параметры > Свойства документа > Чертежный стандарт.


Элементы

При использовании DimXpert под словом "элементы" имеются в виду элементы, связанные с производством. Например, создание в системе САПР элемента "оболочка", который в области производства является разновидностью элемента "карман".

К поддерживаемым элементам, связанным с производством, относятся следующие элементы:

  • Бобышка
  • Фаска
  • Конический
  • Цилиндр
  • Дискретные типы элементов
  • Скругление
  • Отверстие цековки
  • Отверстие зенковки
  • Простое отверстие
  • Окружность пересечения
  • Линия пересечения
  • Плоскость пересечения
  • Точка пересечения
  • Канавка
  • Плоскость
  • Гнездо
  • Прорезь
  • Поверхность
  • Ширина
  • Сфера
