Вставка обозначений установочных штифтов вручную

Для вставки обозначений установочных штифтов в чертеж выполните следующие действия.

  1. Выполните одно из действий ниже.
    • Щелкните на значке Обозначение штифта (панель инструментов "Примечание") или выберите Вставка > Примечания > Обозначение штифта, затем выберите круговую грань, эскиз окружности или дугу.
    • Выберите круговые грани, эскизы окружности или дуги и щелкните на значке Обозначение штифта или выберите Вставка > Примечания > Обозначение штифта.

    Обозначения штифта появятся в выбранных отверстиях, и появится окно Обозначение штифта PropertyManager (Менеджер свойств). Можно продолжить выбор круговых граней или эскизов окружности или дуги для добавления дополнительных обозначений штифта.

  2. Нажмите PM_OK.gif.

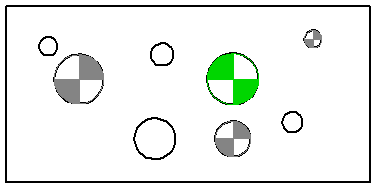

В данном примере обозначения штифта добавляются в отверстия различных размеров. Обозначения зеленого цвета повернуты на 90°.
