При контакте двух граней в зоне контакта возникают сбалансированные внутренние силы. Может быть составлен список внутренних сил, возникающих вследствие контакта. Нормальные силы и силы трения возникают на гранях компонентов с типами контактов «Нет проникновения», «Горячая посадка» и «Виртуальная стенка». Программа составляет список X-, Y- и Z-составляющих указанной силы для выбранных объектов и всей модели.
Для получения списка сил реакции выполните анализ, нажмите правой кнопкой мыши папку Результаты
и выберите Список результирующих сил. В окне Параметры выберите Сила контакта/трения.
Также можно нажать (Диспетчер команд Simulation).
Выбор
 |
Плоскость, ось или система координат |
Отображает список результатов, относящихся к выбранному объекту.
|
 |
Единицы измерения |
Укажите единицы измерения выходных данных. |
 |
Грани, Кромки или Вершины |
Отображение списка выбранных объектов. |
 |
Компоненты |
Отображение списка выбранных компонентов.
|
 |
Временной шаг |
Доступно только для нелинейных исследований и испытаний на ударную нагрузку. Устанавливает количество временных шагов для создания списка сил реакции.
|
 |
|
Доступно для нелинейных исследований и испытаний на ударную нагрузку. Отображает время, соответствующее выбранному шагу эпюры. |
| |
Обновление |
Обновление результатов на основании текущих выбранных объектов. |
Сила контакта/трения
Перечисляются X-, Y- и Z-компоненты сил контакта (перпендикулярные) и трения, а также результирующие силы контакта или трения для выбранных объектов и всей модели.
| Тип силы |
|
Выберите один из указанных ниже параметров:
|
Нормаль
|
Представляет список перпендикулярных сил контакта.
|
|
Трение
|
Представляет список сил трения при контакте.
|
|
Итог
|
Данная суммарная сила является результирующей от нормальной силы и силы трения, рассчитанных для каждого узла выбранных объектов.
|
|
| График реакций |
 |
Доступно только для нелинейных исследований и испытаний на ударную нагрузку. Создаются двумерные эпюры хронологии для X-, Y-, Z-компонентов сил контакта и трения, а также для результирующей силы контакта для выбранных объектов и всей модели. |
Параметры отображения
| Отобразить результирующие силы |
Выберите, чтобы преобразовать три вектора силы (X-, Y- и Z- составляющие) в вектор равнодействующей силы. Отображается только вектор равнодействующей силы. |

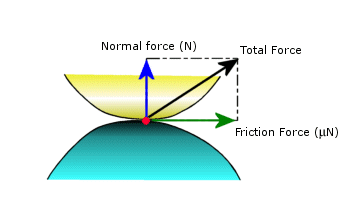

Пример силы контакта/трения
