Отображается список сил или напряжений на балке в табличном формате. Силы и напряжения отображены в локальных направлениях балки (ориентация) для каждой балки.
Чтобы открыть данный PropertyManager, выполните исследование Simulation с балками. Нажмите правой кнопкой мыши папку Результаты
и выберите Список сил балки.
Список
| |
Силы |
Отобразятся значения осевой, поперечной сил и момента (в направлениях 1 и 2), и вращающий момент (момент вокруг осевого направления). |
| |
Напряжения |
Отображение значений осевых, изгибающих, сдвига (вокруг направления балки 1 и 2), кручения и значений осевых и сгибающих напряжений верхней границы. Для стержней доступны только осевые усилия и напряжения.
|
 |
Единицы измерения |
Отображает силы в единицах измерения Н, фунтах или кгс. Отображает напряжения в единицах измерения Н/м^2, ф/кв.дюйм или кгс/см^2. |
Диапазон балок
Введите значение в поле Начало и Конец, чтобы просматривать результаты для подмножества балок в модели. Номера соответствуют списку в папке Балки дерева исследований Simulation.
| |
Силы |
Отобразятся значения осевой, поперечной сил и момента (в направлениях 1 и 2), и вращающий момент (момент вокруг осевого направления). |
| |
Напряжения |
Отображение значений осевых, изгибающих, сдвига (вокруг направления балки 1 и 2), кручения и значений осевых и сгибающих напряжений верхней границы. Для стержней доступны только осевые усилия и напряжения.
|
|
Единицы измерения |
Отображает силы в единицах измерения Н, фунтах или кгс. Отображает напряжения в единицах измерения Н/м^2, ф/кв.дюйм или кгс/см^2. |
Диалоговые окна "Список сил" и "Список напряжений"
| |
Отобразить только экстремальные значения |
Отображает список только экстремальных значений по длине тела балки.
|
| |
Отобразить только конечные точки балки |
Отображает список результатов только на конечных точках каждого тела балки.
|
|
Единицы измерения |
Отображает силы в единицах измерения Н, фунтах или кгс. Отображает напряжения в единицах измерения Н/м^2, ф/кв.дюйм или кгс/см^2. |
| |
Имя балки |
Отображает имя балки, соответствующее телу балки, указанному в папке Балки дерева исследования Simulation.
|
| |
Элемент |
Отображается номер элемент.
|
| |
Конец |
Отобразятся два конечных узла каждого элемента. |
| |
Сохранить |
Сохраняет таблицу в файле Excel (*.csv) или обычном текстовом файле (*.txt).
Кроме того, можно скопировать часть таблицы в Microsoft Excel или текстовый редактор. Выберите диапазон ячеек, щелкните правой кнопкой мыши и выберите Копировать.
|
- При выборе строки в диалоговом окне Список сил или Список напряжений соответствующий элемент высвечивается в графической области и в дереве исследования Simulation. Нажмите клавишу Shift, чтобы выбрать несколько последовательных рядов. Нажмите клавишу Ctrl, чтобы выбрать несколько непоследовательных рядов.
- Чтобы отсортировать данные по столбцу в диалоговом окне Список сил или Список напряжений, нажмите на стрелку в верхней части столбца.

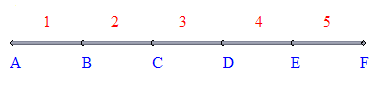

На рисунке внизу показана балка, разделенная на 5 балочных элементов.
| Балочный элемент |
Конец 1 |
Конец 2 |
| 1 |
A |
B |
| 2 |
B |
С |
| 3 |
С |
D |
| 4 |
D |
E |
| 5 |
E |
Е |
