Эпюра проверки сварки

Окно Эпюры проверки шаблонов отображает статус надежности всех соединителей сварных швов кромок в активном документе.

Чтобы отобразить окно PropertyManager, выполните указанные ниже действия.

Запустите статическое исследование для соединителей торцевых швов. Щелкните правой кнопкой мыши папку Результаты и выберите Определить эпюру проверки сварки.

Для получения дополнительной информации о программных расчетах эпюры проверки сварных швов см. Расчет размеров сварного шва.
Требует внимания. Необходимо составить перечень соединителей сварных швов, оценка размера сварного шва для которых (приведена в разделе PropertyManager Соединитель сварного шва кромки ) меньше, чем размер сварного шва, рассчитанный программой. Эти соединители отображаются красным цветом в графической области.
Если соединитель отображен в папке Требует внимания, его работоспособность под угрозой. Рассмотрите возможность изменения размера соединителя.

OK. Перечислить соединители сварных швов, оценка размера сварного шва для которых больше, чем дает расчет. Соединитель отображенный в папке OK может нести нагрузку без сбоев. Соединители отображаются зеленым цветом в графической области.

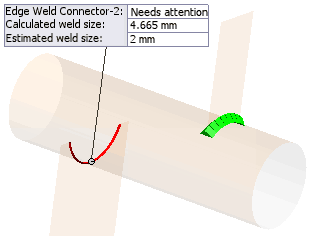

Выберите любой соединитель из двух папок для отображения его условного обозначения в графической области. Условное обозначения отображает статус надежности соединителя, а также рассчитанный и оценочный размер сварного шва.

Детализация. Перечислить размеры сварных швов и сил всех соединителей сварных швов кромок в активном документе.
