Для выполнения оптимизации или выполнения определенных сценариев вашей конструкции создайте новое исследование проектирования. Исследование проектирования обеспечивает равномерный рабочий поток для Исследований с оптимизацией и Оценочных исследований.
Чтобы создать эпюру обновленных тел и вычисленных результатов для различных итераций или сценариев, выберите соответствующие столбцы на вкладке Просмотр результатов.
Используя исследование проектирования, вы можете разрешить широкий круг проблем. Можно выполнить следующее:
- Определите несколько переменных, используя любой параметр моделирования или управляющие глобальные переменные.
- Определить множественные ограничения с использованием датчиков.
- Определить множественные цели с использованием датчиков.
- Анализ моделей без результатов моделирования. Например, можно свести к минимуму массу сборки, в качестве переменных используя плотность и размеры модели, а в качестве ограничения – объем.
- Оцените варианты проектирования, определив в качестве переменной параметр, задающий тела для использования разных материалов.

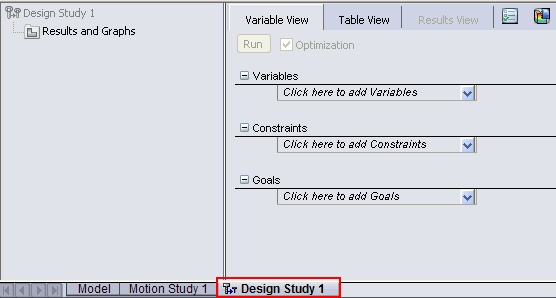

Чтобы создать исследование, нажмите Исследование проектирования
(панель инструментов "Инструменты") или . В нижней части графической области отобразится вкладка Исследование проектирования.
Также можно нажать правой кнопкой мыши на вкладку исследования и выберите Создать новое исследование проектирования.
Имеется целый ряд датчиков, которые можно использовать в исследованиях проектирования. Набор этих датчиков зависит от типа лицензии SolidWorks, а также от типа запускаемого исследования: оценочного исследования или исследования оптимизации.
