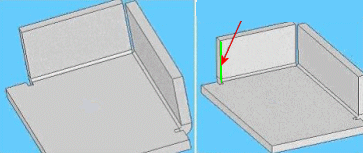

| Кромки под углом на нескольких кромках, примененные со смещением и снятием напряжения (прямоугольное, скругленное или вырез), не могут быть созданы со смещением. В начале грани с нулевой величиной смещения создается эскиз кромки.
|
Начальная грань эскиза кромки
|
| Кромки под углом, имеющие тип расположения Материалом наружу или Материалом внутрь, и неплоские поперечные грани не распознаются.
Выделенные поперечные грани неплоские, поэтому кромка под углом не распознается.
|
 |
| Кромки под углом не распознаются, если выбранные кромки разделены круговыми дугами, которые касаются этих кромок.
|
Круговые кромки разделяют выбранные кромки |
| Если грани/грани сгиба обрезаны по причине взаимодействия элементов или по другой причине, кромки под углом не распознаются.
|
 |
Кромки под углом на нескольких кромках распознаны неправильно, поскольку имею место следующие условия:
- Тип снятия напряжения Скругленный
- Элемент Скругленный перекрывается элементом сгиба, который соединен с кромкой.
|
 |
Неправильное распознавание в виде двух полускругленных элементов |
| При запуске FeatureWorks лишние грани/кромки соединяются. При наличии кромок под углом на нескольких кромках, разделенные поперечные грани будут объединены в одну грань.
|
 |
|
| Кромки под углом, имеющие неплоскую начальную поперечную грань и плоскую конечную поперечную грань, не распознаются.
В данном примере при выборе граней фланца в направлении часовой стрелки распознавание выполняется успешно. При выборе в направлении против часовой стрелки происходит сбой.
|
 |
| Плоская грань |
Неплоская грань |
| При наличии кромок под углом, созданных на гранях разделения, после пошагового распознавания две грани разделения сливаются в одну кромку, а геометрия меняется.
|
До |
После |
