Design Clipart

Design Clipart позволяет выполнять поиск и повторно использовать многие объекты из файлов SolidWorks, DWG и DXF.

Применение Design Clipart

С помощью функции "Поиск файлов и моделей" SolidWorks Design Clipart search_files_and_models_menu.png (в правом верхнем углу) выполняет поиск определенных папок, находит и разделяет файлы, а также извлекает данные, которые можно использовать при работе в SolidWorks.
  • Детали разделяются на элементы (вытяжки и вырезы), эскизы и блоки.
  • Элементы разделяются на эскизы.
  • Чертежи разделяются на общие таблицы и блоки.
  • Файлы DWG/DXF разделяются на таблицы, блоки и виды.
Исходные файлы не изменяются при их разделении с помощью Design Clipart.

Использование поиска в SolidWorks

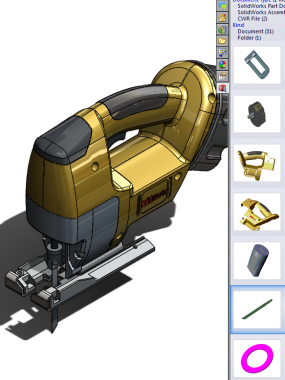

Изображения, созданные в процессе разделения, отображаются как эскизы на вкладке Поиск при использовании функции поиска SolidWorks для файлов и моделей. Перетащите эскиз в файлы SolidWorks для восстановления разделенных объектов. I3D_ClipArt.png

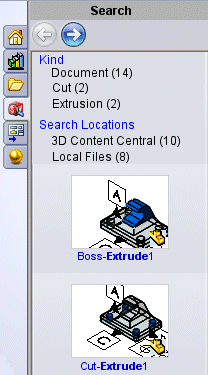

В результатах поиска выберите уменьшенную копию разделенного файла и нажмите значок на контекстной панели инструментов для просмотра уменьшенной копии разделенного объекта на панели "Результаты поиска".

В поле SolidWorks Поискsearch_files_and_models_menu.png отобразится путь поиска для объекта. В окне поиска объекты фильтруются с помощью Виду и Месту поиска.



Например, если на показанном изображении выбрать Бобышка-Вытянуть1, на панели результатов Эскиз3 отобразится другой эскиз Поиск.

Путь для вытяжки отобразится в поле "Поиск" в SolidWorks.
