Таблицы параметров с пустыми строками и столбцами

Когда в программе SolidWorks выполняется обработка таблицы параметров, то каждая конфигурация в столбце обрабатывается вместе с именами конфигураций (сверху вниз), а затем обрабатывается каждый параметр в строке параметров (слева направо).

Если во время работы программы обнаруживается:
  • пустая ячейка в строке параметров, программа переходит к следующему имени конфигурации и применяет соответствующие ему параметры
  • пустая ячейка в столбце имен конфигураций, обработка прекращается, поскольку программа идентифицирует этот факт как окончание таблицы параметров

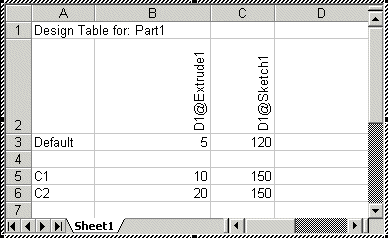

В примере ниже программа обрабатывает только конфигурацию По умолчанию. Поскольку строка 4 является пустой, конфигурации C1 и C2 не обрабатываются.
