Исправление переопределенных эскизов вручную

Чтобы вручную исправить переопределенные эскизы:

  1. В PropertyManager (Менеджере свойств) в разделе Сообщение выберите Исправить вручную.

    Все взаимосвязи и размеры эскиза отображаются в разделе Противоречивые взаимосвязи/размеры.

  2. Выберите каждую взаимосвязь или размер, чтобы выделить их в графической области.

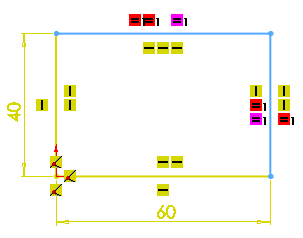

    Например:

    = Равный радиус/длина 1

  3. Нажмите Удалить.

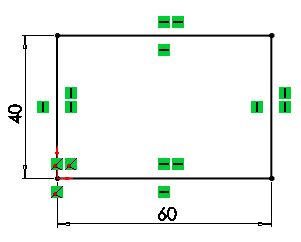

    Найдено верное решение
    После удаления одного или нескольких элементов в разделе Противоречивые взаимосвязи/размеры нажмите кнопку undo.png, чтобы отменить каждое действие и перезаполнить соответствующий список.

  4. Нажмите PM_OK.gif.
