В SolidWorks 2013 эти типы линий дают различные результаты для разрезов. В предыдущих версиях SolidWorks эти типы линий не влияли на результаты.

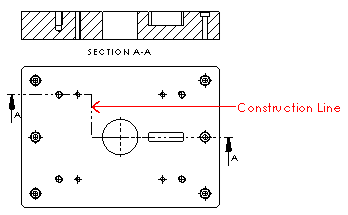

- Линии конструирования игнорируются, и сегмент не отображается в разрезе.
- Сегменты сплошных линий отображаются в разрезе.
Чтобы создать разрез, выполните следующие действия.
-
Нажмите кнопку Разрез
(панель инструментов "Чертеж") или .
Также можно выбрать линию эскиза и затем нажать инструмент Разрез
.
При выборе линии эскиза отобразится PropertyManager Разрез (с меткой текущего разреза) и можно будет незамедлительно установить параметры разреза.
Появится диалоговое окно PropertyManager Разрез.
- Чтобы создать разрез вручную, щелкните Редактирование эскиза для отображения окна PropertyManager Вставить линию.
- Нарисуйте линию сечения.
Воспользуйтесь формированием и добавлением взаимосвязей при создании эскиза для расположения линии разреза по отношению к элементам модели.
Чтобы создать разрез с несколькими линиями или использовать осевую линию в качестве изгиба смещения на линии сечения, создайте эскиз линии разреза перед выбором инструмента Разрез.
Если линия разреза не полностью разрезает граничную рамку модели на виде, будет создан вид местного разреза.
При создании разреза сборки или, если модель содержит элемент-ребро, укажите свойства в диалоговом окне Разрез.
При перемещении курсора отображается предварительное изображение вида, если установлен флажок Отобразить содержимое при перетаскивании чертежного вида в разделе . Можно также управлять выравниванием и ориентацией вида.
Если линия сечения имеет несколько сегментов, вид выравнивается ортогонально (если это возможно). Чтобы изменить состояние выравнивания, в PropertyManager Разрез в разделе Линия сечения выберите Реверс направления.
 |
| Выровненный разрез |
 |
| Измененное выравнивание с помощью функции Реверс направления |
- Нажмите для размещения вида. При необходимости можно отредактировать метки вида и изменить вид разреза.
