Установление связи с внешними файлами

Чтобы экспортировать уравнения с помощью функции Связь с внешним файлом в диалоговом окне Уравнения, выполните указанные ниже действия.

  1. В любом виде установите флажок Связь с внешним файлом.

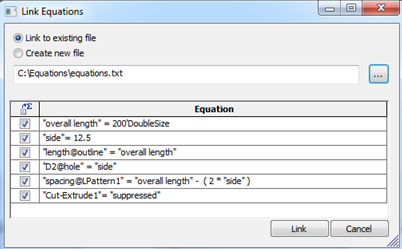

  2. В диалоговом окне Связь уравнений выполните указанные ниже действия.
    1. Выберите Создать новый файл.
    2. Укажите имя и расположение текстового файла.
    3. В столбце Уравнения удалите флажок рядом с уравнениями, которые не требуется экспортировать.
    4. Нажмите кнопку Связать.

Уравнения сохраняются в текстовом файле. Текстовой файл доступен для импорта в другие детали и сборки.

LinkEquationsV4

Затем в диалоговом окне Уравнения выполните указанные ниже действия.
  • Появляется столбец Связь, в котором указаны уравнения, связанные с данным файлом.
  • Флажок Связь с внешним файлом установлен и отображается путь к внешнему файлу.

Последующие изменения текстового файла будут распространяться на модель.

В диалоговом окне Уравнения нельзя изменить связанные с внешним файлом уравнения и глобальные переменные. Их необходимо редактировать во внешнем файле. Чтобы разорвать такую связь и изменить отдельное уравнение в этом диалоговом окне, удалите соответствующий флажок для данного уравнения в столбце Связь.

Доступ к внешнему файлу всегда можно получить, нажав кнопку Открыть связанный файлbutton_compare_drawings_open.gif.
