При выборе цилиндрических поверхностей или круговых кромок для сопряжений с осью программа создает концентрическое сопряжение. При выборе двух параллельных плоских поверхностей программа создает сопряжение совпадения.
Некоторые типы сопряжений по умолчанию имеют вторичное сопряжение по умолчанию, которое создается в том случае, если основной тип сопряжений по умолчанию переопределяет сборку. Например, программа создает параллельное сопряжение между двумя плоскими параллельными поверхностями, когда сопряжение совпадения переопределяет сборку.

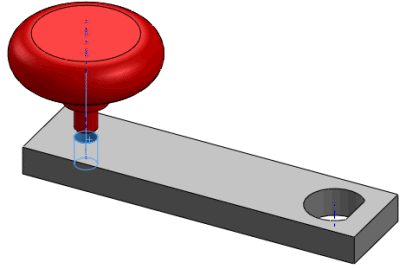

Выполните следующие операции, чтобы сопрячь ось с цилиндрической поверхностью в сборке.
-
Выберите ось и цилиндрическую поверхность или круговую кромку.
Чтобы отобразить временные оси, разверните Скрыть/Отобразить элементы
(панель инструментов "Вид – Управляемый просмотр") и выберите Просмотреть временные оси
.
- Нажмите Сопряжение
(панель инструментов "Сборка") или выберите . Сопряжение по умолчанию будет цилиндрическое сопряжение.
- Завершите сопряжение и нажмите кнопку
.
