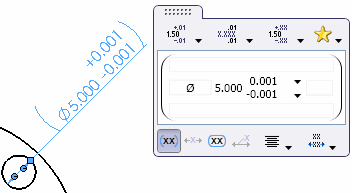

Paleta de cota

La paleta de cotas aparece al insertar o seleccionar una cota, de modo que pueda cambiar fácilmente el formato y las propiedades de la cota. Puede cambiar la tolerancia, la precisión, el estilo y otras opciones de formato en la paleta sin ir al PropertyManager.

Si selecciona más de una cota, las propiedades y el formato establecido en la paleta se aplican a todas las cotas.

Para mostrar la paleta de cota:

Inserte o seleccione una cota en un dibujo.

Al insertar o seleccionar una o varias cotas, aparece un botón con efecto de pulsado sobre el lado derecho del puntero. Si mueve el puntero sobre el botón, se muestra la Paleta de cota. Haga clic en cualquier lugar en la paleta para fijarla. La Paleta de cota desaparece al mover el puntero fuera de la zona de gráficos o al desactivar la selección de cualquier otra forma (por ejemplo al hacer clic en la zona de gráficos). La Paleta de cota es una barra de herramientas contextual que puede desactivarse.

Tipo de tolerancia

Seleccione en la lista. Las opciones disponibles dependen del tipo de cota.

Dependiendo del tipo de tolerancia, la paleta de cotas muestra flechas hacia abajo en el área de visualización que le permiten elegir una variación mínima o máxima distinta. Puede utilizar las flechas para cambiar la variación mínima o máxima.

Precisión de unidad

Seleccione el número de dígitos tras la coma decimal en la lista para el valor de la cota.

Precisión de tolerancia

Seleccione el número de dígitos tras la coma decimal para los valores de la tolerancia.

Estilo

Seleccione cualquiera de las configuraciones de formato que aplicó a otras cotas en el dibujo, lo cual permite ahorrar tiempo al formatear cotas. Para definir estilos, consulte Estilo.

Agregar paréntesis dimension_palette_parenthesis.png
Centrar cota dimension_palette_center.png

Al arrastrar texto de cota entre las líneas de referencia, el texto se coloca entre el centro de dichas líneas.

Cota de inspección dimension_palette_inspection.png
Equidistanciar texto dimension_palette_offset.png
Alineación horizontal
Alineación vertical
