Propiedades de documento - Etiquetas de vista auxiliar

Puede especificar configuraciones de dibujo de nivel de documento para todas las etiquetas de vista auxiliar.

Para abrir esta página:

Con un dibujo abierto, haga clic en Opciones (barra de herramientas Estándar), seleccione la pestaña Propiedades de documento y, por último, seleccione Etiquetas de vista > Auxiliar.

Estándar general de dibujo

Estándar general de dibujo Heredado de la configuración de página Estándar de dibujo seleccionada.

Estándar básico de vista auxiliar

Estándar básico de vista auxiliar
  • ANSI
  • ISO
  • DIN
  • JIS
  • BSI
  • GOST
  • GB

Estilo de línea

Estilo de línea Seleccione: un estilo.
Espesor de línea Seleccione: un espesor o elija Tamaño personalizado e introduzca uno.

Texto de flecha auxiliar

Fuente

Haga clic para modificar la fuente.

Texto de etiqueta de vista

Fuente

Haga clic para modificar la fuente.

Ejemplo de texto de etiqueta de vista

Opciones de etiquetas

Por estándar Seleccione para cumplir el estándar básico. Desactive para modificar los parámetros de etiqueta de vista:
  • Nombre. Seleccione un título para que aparezca en la etiqueta de vista o escriba su propio título.
  • Etiqueta. Seleccione la forma en la que aparece la letra de la etiqueta correspondiente a la etiqueta en la vista padre en la etiqueta de vista.
  • Rotación. Establece la apariencia del ángulo de rotación de la vista.
  • Escala. Seleccione una etiqueta para la escala o escriba su propia etiqueta.
  • Delimitador. Seleccione una opción de visualización de escala:
    • Para presentar la escala con dos números separados por un delimitador, seleccione:
      • X:X
      • X/X
      • (X:X)
      • (X/X)
    • Para presentar la escala como el cociente de dos números seguidos por X seleccione # X.
    • Para ocultar la escala, seleccione <Ninguno>.
  • Una opción de visualización de etiqueta:
    • En pila. Muestre la etiqueta de vista con el nombre y la etiqueta en pila en la parte superior de la escala.
    • En línea. Muestre el nombre y la etiqueta en la misma línea.
Mostrar etiqueta arriba de la vista Seleccione para mostrar la etiqueta sobre la vista.

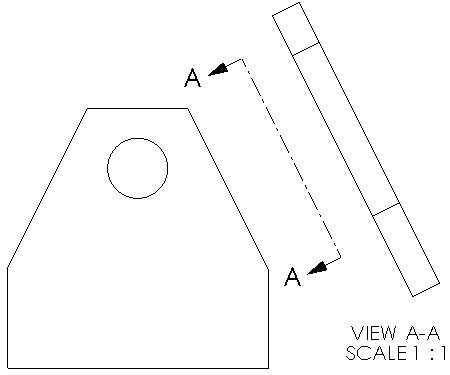

Ejemplos de opciones de etiquetas

Nombre VISTA
AUXILIAR
<Ninguno>
Etiqueta X
X-X
X X
<Ninguno>
Escala SCALE
ESCALA:
<Ninguno>
Delimitador X:X
X/X
(X/X)
(X:X)
# X
<Ninguno>

Capa

Capa
Seleccione una capa.
Primero debe crear capas para el dibujo antes de que pueda seleccionarlas para propiedades de documentos.
La configuración de capa de documento de etiqueta de vista anula la configuración de Estilo de línea de etiqueta de vista.
