Aplicación CircuitWorks

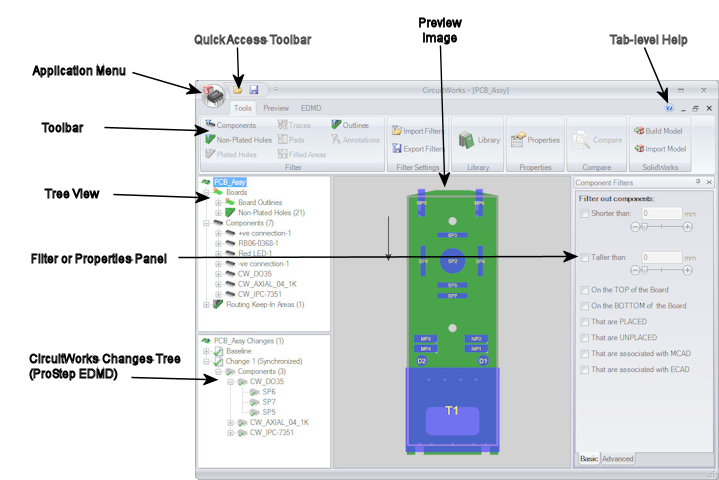

Cuando abre un archivo ECAD desde SolidWorks, aparece la aplicación CircuitWorks. Use esta interfaz para abrir, comparar y guardar archivos ECAD, filtrar operaciones para reducir la complejidad, modificar propiedades de ECAD y construir modelos de piezas y ensamblajes de SolidWorks.

Contenido

  • Menú

    Use el menú de la aplicación CircuitWorks para abrir y guardar archivos de ECAD, imprimir la vista preliminar, acceder a las opciones de CircuitWorks, y salir de CircuitWorks.

  • Barra de herramientas de acceso rápido

    Utilice la barra de herramientas de acceso rápido para acceder a los comandos de CircuitWorks que más utiliza.

  • Barra de herramientas

    Utilice la barra de herramientas CircuitWorks (también conocida como la cinta de cables) para acceder a las herramientas y los comandos de CircuitWorks. Haga clic en la pestaña Herramientas, Vista preliminar o EDMD para ver los correspondientes comandos.

  • Vista del gestor

    La vista del gestor de CircuitWorks muestra los datos ECAD en forma jerárquica.

  • Vista preliminar

    La vista preliminar de CircuitWorks es una representación gráfica de los datos ECAD.

  • Panel de filtros o propiedades

    El panel en el lado derecho de la aplicación CircuitWorks aparece cuando visualiza propiedades de elementos o utiliza una herramienta de filtro.

  • Cambio de zoom y Selección múltiple

    Puede seleccionar múltiples elementos en el gestor de CircuitWorks y visualizar o editar las propiedades comunes. También puede acceder al zoom y ver opciones haciendo clic con el botón secundario en el área de previsualización de CircuitWorks.
