Trazado de comprobación de soldadura

En el cuadro Trazado de comprobación de soldadura se muestra el estado de seguridad de todos los conectores de soldadura del documento activo.

Para mostrar este PropertyManager:

Ejecute un estudio estático con conectores de soldadura de arista. Haga clic con el botón derecho del ratón en Resultados y seleccione Definir trazado de soldadura de aristas.

Para obtener más información sobre cómo el software calcula el trazado de comprobación de soldadura, consulte Cálculos de tamaño de soldadura.
Necesita atención. Lista cada conector cuyo tamaño de soldadura estimado (dado en el PropertyManager Conector de soldar por aristas ) es inferior al tamaño de soldadura calculado por el programa. Estos conectores aparecen en rojo en la zona de gráficos.
Si un conector de soldadura aparece en la carpeta Necesita atención, su capacidad de carga está en peligro. Considere la posibilidad de cambiar el tamaño del conector.

Aceptar. Lista todos los conectores de soldadura con un tamaño de soldadura estimado mayor al tamaño de soldadura calculado. Un conector que aparece en la carpeta Aceptar puede transportar las cargas de forma segura sin errores. Estos conectores aparecen en verde en la zona de gráficos.

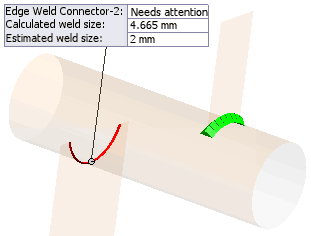

Seleccione cualquier conector en las dos carpetas para mostrar su anotación en la zona de gráficos. La anotación muestra el estado de seguridad del conector y sus tamaños de soldadura calculados y estimados.

Detalles. Lista tamaños y fuerzas de soldadura de todos los conectores de soldadura de aristas en el documento activo.
