Armónico - Opciones avanzadas

Establece las frecuencias a las que debe evaluarse la respuesta.

N.º de puntos para cada frecuencia Establece el número máximo de puntos de frecuencias en los que debe evaluarse la respuesta para cada modo. El límite de pasos de solución totales es 15.000.
Ancho de banda alrededor de cada frecuencia Es una relación R que establece el intervalo de puntos de frecuencia de solución alrededor de cada frecuencia natural incluida en el análisis.

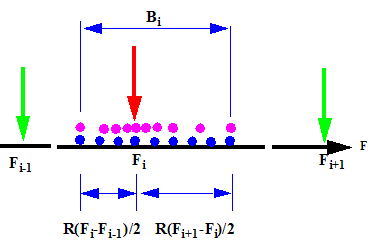

Por ejemplo, el intervalo completo Bi (R =1) para el modo i se extiende desde (Fi - Fi-1)/2 a (Fi+1 - Fi)/2, como se muestra a continuación:

  • Se utiliza un punto de frecuencia de solución en cada frecuencia natural considerada en el análisis. Si dos modos consecutivos están demasiado cerca el uno del otro, el software utiliza un número de puntos menor que el establecido en N.º de puntos para cada frecuencia.
  • Para el primer modo, Fi-1 se considera nulo. Para el último modo, el ancho de banda se considera simétrico alrededor de la frecuencia natural.
  • Si la frecuencia de límite superior, especificada en la pestaña Opciones armónicas, es mucho mayor que la frecuencia natural más alta del análisis, los datos de N.º de puntos para cada frecuencia se utilizan para definir puntos de frecuencia en ese intervalo.
Interpolación

Logarítmica

Los puntos de frecuencia de solución están encerrados alrededor de cada frecuencia natural desde el punto de vista logarítmico para capturar la respuesta con precisión en el entorno de frecuencias naturales. En la figura anterior, estos puntos se muestran en rosa.

Lineal

Los puntos de frecuencia se distribuyen uniformemente en el ancho de banda. En la figura anterior, estos puntos se muestran en azul.
