Puede controlar la definición del ángulo del pliegue en diferentes vaciados y caras mediante las opciones de Orientación de la fibra.
Se muestran dos modelos en los que se utilizan las opciones de orientación para cambiar la definición del ángulo del pliegue.
No se recomienda cambiar la configuración predeterminada de Simetrizar orientación excepto en los casos en los que hay incoherencias en las definiciones del ángulo del pliegue. Para volver a definir los ángulos del pliegue coherentemente, elija un ángulo del pliegue que no sea cero ni 90 grados; por ejemplo, 60 grados.
El modelo está compuesto por dos vaciados con cuatro caras cada uno. Para eliminar las orientaciones de material en todas las caras y los vaciados de forma coherente, se selecciona un ángulo del pliegue de 60 grados en la tabla Pliegues del vaciado compuesto.
A continuación se muestra la orientación del ángulo del pliegue en vaciados y caras.
Para el modelo, la orientación de los materiales es coherente con la orientación deseada (flecha blanca) para el vaciado 2 en todas las caras.

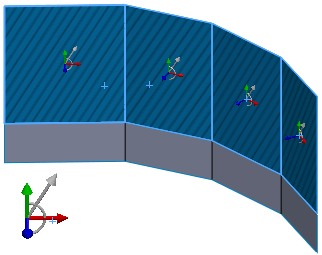

Para el vaciado 1, la orientación de los materiales (flecha blanca) es incoherente para cada cara (todas las flechas azules apuntan al plano).
La opción Simetrizar orientación se desactiva para cada cara con el fin de obtener la orientación deseada.

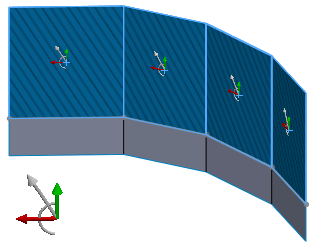

Las flechas azules apuntan en una dirección coherente para las ocho caras.
Asegúrese de comprobar la coherencia de la malla en la dirección de apilamiento en todas las caras antes de ejecutar el análisis.
En este ejemplo, sólo se requiere la opción Girar orientación.
El modelo mostrado es un solo vaciado con varias caras. Las flechas azules apuntan hacia fuera para todas las caras, lo que indica que no es necesario cambiar la opción Simetrizar orientación para ninguna cara.

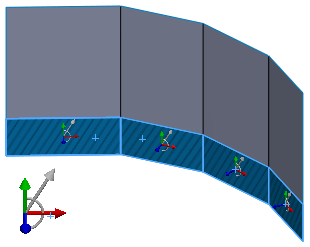

En este caso, hay una incoherencia entre el ángulo del pliegue de referencia de 0 grados para la cara inferior. Para eliminar la incoherencia, se selecciona la cara inferior y se activa la opción Girar orientación.
 |
 |
| Opción Girar desactivada para la cara inferior
|
Opción Girar activada para la cara inferior |
