| Las bridas a inglete sobre múltiples aristas con una equidistancia y un desahogo (rectangular, semicilíndrico o rasgado) aplicados no se crean con equidistancia. El croquis de brida se crea al inicio de la cara de brida con un valor de equidistancia igual a cero.
|
Croquis de cara inicial de brida
|
| Las bridas a inglete con el tipo de posición Material exterior o Material interior y con caras laterales no planas no se reconocen.
Las caras laterales resaltadas no son planas, luego la brida a inglete no se reconoce.
|
 |
| Las bridas a inglete no se reconocen si las aristas seleccionadas se separan mediante arcos circulares tangentes a las mismas.
|
Aristas circulares separan las aristas seleccionadas |
| Si las caras de brida/pliegue están recortadas debido a la interacción entre operaciones u otra causa, las bridas a inglete no se reconocen.
|
 |
Las bridas a inglete sobre aristas múltiples se reconocen incorrectamente para estas condiciones:
- Tipo de desahogo Semicilíndrico.
- Semicilíndrico está solapado por el pliegue conectado a la brida.
|
 |
Reconocido incorrectamente como dos medios semicilindros |
| Las caras/aristas redundantes se fusionan cuando se ejecuta FeatureWorks. Para las bridas a inglete sobre múltiples aristas, si las caras laterales están partidas, se combinan para formar una cara única.
|
 |
|
| Las bridas a inglete con una cara lateral inicial no plana y una cara lateral final plana no se reconocen.
En el ejemplo, si selecciona las caras de brida en el sentido de las agujas del reloj, el reconocimiento se lleva a cabo correctamente, mientras que la selección en el sentido contrario a las agujas del reloj falla.
|
 |
| Cara plana |
Cara no plana |

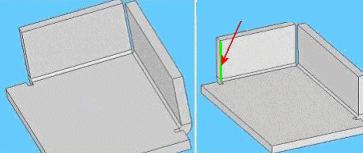

| Para las bridas a inglete creadas sobre aristas partidas, después del reconocimiento paso a paso, las dos aristas partidas se fusionan para formar una arista única y la geometría cambia.
|
Antes |
Después |
