Asas de spline

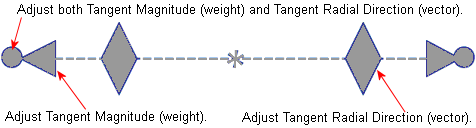

Un asa de spline incluye varios tipos de asas para controlar el peso y dirección (vector) de la spline en dicho punto.

Puede controlar el peso y la dirección:
  • Individualmente o juntas
  • Asimétricamente: sólo una cara
  • Simétricamente: los dos lados juntos


Los colores del asa indican el estado de la operación.
Asas Estado Resultados - el asa:
splines_control04a.gif spline_handle_grey-arrow.gif spline_handle_grey-diamond.gif Inactivo no está seleccionada.
splines_control04b.gif spline_handle_lt-blue-arrow.gif spline_handle_lt-blue-diamond.gif Seleccionados estaba seleccionada, pero no se ha producido ningún movimiento.
Activo se ha movido, y la operación todavía está en curso.
splines_control04c.gif spline_handle_blue-arrow.gif spline_handle_blue-diamond.gif Activado se ha movido y la operación descansa en su nueva posición.
splines_control04d.gif spline_handle_black-arrow.gif spline_handle_black-diamond.gif Con restricciones incluye cotas o relaciones con restricciones.
