Creación de dibujos a partir de chapas desplegadas

Para crear un dibujo de una chapa desplegada:

  1. Abra la pieza de chapa metálica para la que desea agregar un dibujo.
  2. Haga clic en Crear dibujo desde pieza/ensamblaje tool_Make_Drawing_Standard.gif en la barra de herramientas Estándar y haga clic en Aceptar para abrir la hoja de dibujo.
  3. Seleccione un formato o haga clic en Aceptar para utilizar el formato predeterminado.
  4. Desde Ver paleta, arrastre Chapa desplegada a la hoja de dibujo.

    Puede ajustar el tamaño de la vista del dibujo en Escala, seleccionando Utilizar escala personalizada y escribiendo un valor.

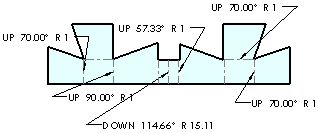

    Se visualiza una chapa desplegada con notas de pliegue para chapa metálica. Puede configurar opciones para las notas de pliegue en las opciones de chapa metálica.

  5. Haga clic en PM_OK.gif.

    Si desea alternar la supresión de operaciones adicionales en una chapa desplegada, cree una configuración de pieza de una chapa desplegada y luego seleccione una vista de dibujo para la misma.
