Acotar con respecto a asas de spline

Utilice Cota inteligenteTool_Smart_Dimensions_Relations.gif (barra de herramientas Cotas/Relaciones) para acotar a las asas de la spline.

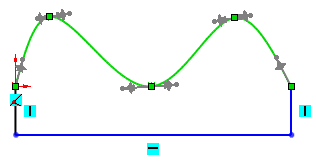

Ejemplo de asas de spline:



Puede agregar cotas para:
  • Puede agregar cotas para:PM_Tangent_Magnitude_1.gif y Peso de tangente 2PM_Tangent_Magnitude_2.gif
  • Dirección radial de tangentePM_Tangent_Radial_Direction.gif
La acotación con respecto a asas de spline permite:
  • Controlar el peso y dirección de la tangente en Tablas de diseño.
  • Controlar el peso y dirección de la tangente en Tablas de diseño.

Acotar con respecto a asas de spline:

  1. En el modo Editar croquis, en el PropertyManager Spline bajo Parámetros, seleccione Conductora tangente.


  2. Haga clic en Cota inteligente (barra de herramientas Cotas/Relaciones) o en Herramientas > Cotas > Inteligente.
  3. Seleccione la spline para visualizar las asas.

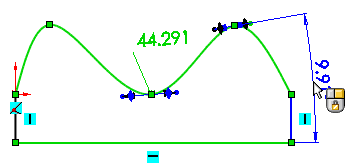

    Para Peso de tangente 1PM_Tangent_Magnitude_1.gif - Peso de tangente 2PM_Tangent_Magnitude_2.gif
    1. Seleccione cualquiera de las asas de los extremos y haga clic para colocar la cota.
    2. Configure la cota en el cuadro de diálogo Modificar.

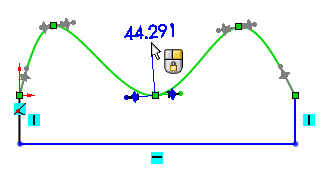

    Para Dirección radial de tangente
    1. Seleccione cualquiera de las asas de los extremos y la línea horizontal y haga clic para colocar la cota.
    2. Configure la cota en el cuadro de diálogo Modificar.
