Puede trazar una spline de estilo a modo de curva de puente entre dos entidades existentes.
Para trazar la spline de estilo:
- Abra un croquis nuevo. Utilice la herramienta Arco centro extremos
para trazar dos entidades de arco.
- Haga clic en Spline de estilo
(Barra de herramientas Croquis) o .
- En la zona de gráficos, haga clic en el primer extremo del arco.
El primer clic crea el primer punto del vértice del control en la spline de estilo.

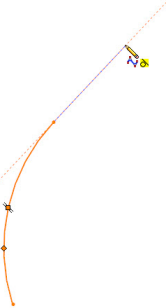

- Coloque el puntero sobre la línea de inferencia y haga clic para agregar un segundo punto de vértice de control, tal y como se muestra.
Si engancha el segundo vértice de control en la línea de inferencia, se creará una relación de tangente en ese punto final.

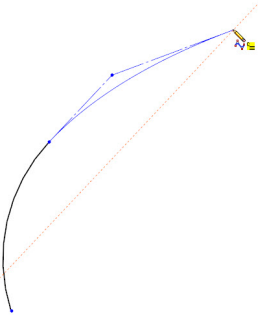

- Continúe moviendo el puntero hacia la derecha y colocándolo sobre la siguiente línea de inferencia. Haga clic en el puntero cuando aparezca el icono de curvatura igual.
Si engancha el tercer vértice de control en la línea de inferencia, se crea una relación de curvatura igual en ese extremo.

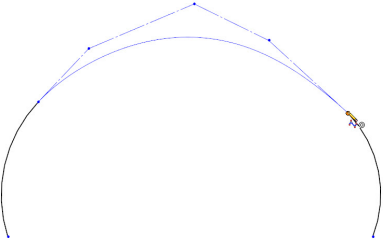

- Para completar la spline de estilo, siga agregando más vértices de control. Cuando alcance el punto final del segundo arco, pulse ALT + doble clic del puntero en el extremo.
Al pulsar ALT aplica las relaciones tangentes automáticas en el último punto del vértice del control.

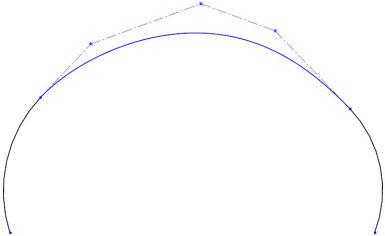

La curva de puente entre las dos entidades del croquis ya está completa.
