Cuando selecciona caras cilíndricas o aristas circulares para relacionar su posición con un eje, el software crea una relación de posición concéntrica. Cuando selecciona dos caras planas paralelas, el software crea una relación de posición coincidente.
Algunos tipos predeterminados de relación de posición tienen una relación de posición secundaria predeterminada que se crea cuando el tipo relación de posición primaria predeterminada coincidente define en exceso el ensamblaje. Por ejemplo, el software crea a una relación de posición paralela entre dos caras paralelas planas cuando una relación de posición coincidente define en exceso el ensamblaje.

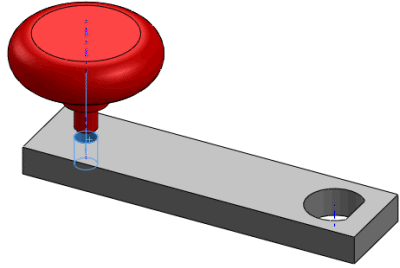

Para relacionar la posición de un eje con una cara cilíndrica en un ensamblaje:
- Seleccione un eje y una cara cilíndrica o arista circular.
Para mostrar ejes temporales, expanda Ocultar/mostrar elementos
(barra transparente Ver) y haga clic en Visualizar ejes temporales
.
-
Haga clic en Relación de posición
(barra de herramientas Ensamblaje) o en .
La relación de posición predetermina una relación de posición cilíndrica.
- Complete la relación de posición y haga clic en
.
