Reemplazar referencias de ensamblaje con referencias de ensamblaje

Puede cambiar las referencias del archivo de un ensamblaje a otro.

En este ejemplo, se reemplaza un ensamblaje de chapa metálica con un nuevo ensamblaje de chapa metálica en una vista de dibujo. El nuevo ensamblaje de chapa metálica se creó agregando una segunda tuerca PEM al segundo taladro en la pieza de chapa metálica.

Ensamblaje de chapa metálica	Tuerca PEM	Nuevo ensamblaje de chapa metálica

1. Abra el archivo de dibujo que guardó en el módulo anterior, sheet_metal_1_nut.SLDDRW.

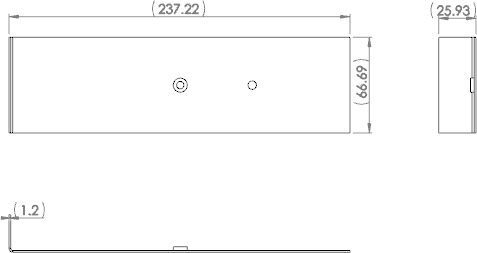

   Aparecerá el dibujo del ensamblaje de chapa metálica con una tuerca PEM.



2. Haga clic en Reemplazar modelo (barra de herramientas Dibujo) o en en Herramientas > Reemplazar modelo.
3. En el PropertyManager, en Vistas seleccionadas, haga clic en Todas las vistas.
4. En Nuevo modelo, navegue hasta directorio de instalación\samples\whatsnew\drawings\replace_model_in_view\sheet_metal.SLDASM y haga clic en Abrir.
5. Haga clic en .

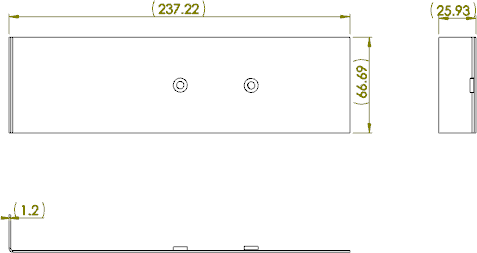

   El dibujo se actualiza para mostrar una segunda tuerca agregada al ensamblaje, pero por lo demás es idéntico al dibujo del primer ensamblaje de chapa metálica.



6. Guarde el archivo de dibujo como sheet_metal_2_nut.SLDDRW.
