Kaynak Parçası PropertyManager'ı, kaynak parçaları eklemenizi ve tanımlamanızı sağlar.
Bu PropertyManager'ı açmak için:
Bir parçada, Kaynak Parçası
(Kaynaklı Montajlar araç çubuğu) veya öğesine tıklayın. Bir montajda, öğesine tıklayın.
Kaynak Yolu
 |
Akıllı Kaynak Seçme Aracı |
İmleci, bir kaynak parçasını uygulamak istediğiniz yüzlerin üzerinde sürüklemenizi sağlar. |
| |
Yüzleri Seç |
Her benzersiz kaynak yolunu listeler. Kaynak yolu, kaynak parçasının modelin etrafında izlediği yoldur. Bu kutuda bir kaynak yolu seçtiğinizde, kaynak yolunun grafik alanındaki önizlemesi renk değiştirir. Pembe renk, kaynak yolunun etkin olduğunu belirtir. Sarı renk, kaynak yolunun etkin olmadığını belirtir. PropertyManager'da yaptığınız değişiklikler etkin kaynak yoluna uygulanır.
|
| |
Yeni Kaynak Yolu |
Yeni bir kaynak yolu tanımlamanızı sağlar. Daha önce oluşturulmuş kaynak yolundan ayrık olan yeni bir kaynak yolu oluşturmak için Yeni Kaynak Yolu'na tıklayın. Yeni Kaynak Yolu'nı kullanıyorsanız, Yeni Kaynak Yolu'nu kullanmanız gerekmez. Kaynak yolları iki gövde arasında desteklenir. Üç veya daha çok gövde veya tek bir gövdenin yüzleri arasında bir kaynak yolu tanımlayamazsınız.
|
Ayarlar
Ayarlar içerisindeki seçenekler her kaynak yolu için geçerlidir. Kaynak Yolu altında bir öğe seçtiğinizde, seçilen kaynak yolu için aşağıdaki seçenekleri değiştirebilirsiniz.
| |
Kaynak seçimi |
Kaynak parçasının uygulanmış olduğu yüzleri veya kenarları listeler. |
 |
Parça boyu |
Parça kalınlığını ayarlar. |
| |
Teğet yayma |
Kaynak parçasını, seçilen yüze veya kenara teğet olan tüm kenarlara uygular.
Temizlendiğinde, aşağıdakileri seçebilirsiniz:
|
Seçim
|
Kaynak parçasını seçilen yüze veya kenara uygular.
|
|
 |
|
Her iki taraf
|
Kaynak parçasını seçilen yüze veya kenara ve bunun karşısındaki yüze veya kenara uygular.
|
|
 |
|
Çepeçevre
|
Kaynak parçasını seçilen yüze veya kenara ve tüm bitişik yüzlere ve kenarlara uygular.
|
|
 |
|
| |
Kaynak Sembolü Tanımla |
Kaynak Sembolü iletişim kutusunu açarak kaynak sembolü ayarlarını tanımlamanızı sağlar. Kaynak sembolü, etkin kaynak parçasına iliştirilir. |
Şundan/Şuna Uzunluğu
Kaynak parçasını manipüle etmek için aşağıdaki ayarları veya grafik alanındaki tutamakları kullanabilirsiniz.
| |
Başlangıç noktası |
Kaynak parçasının ilk uçta nerede başlayacağını tanımlamanızı sağlar. |
 |
Yönü Ters Çevir |
Kaynak parçasını karşı uçtan başlatır. |
| |
Kaynak uzunluğu |
Kaynak parçasının uzunluğunu ayarlar. |
 |

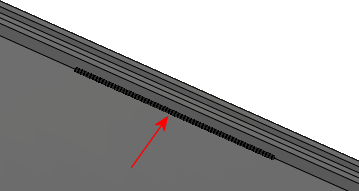

| Başlangıç noktası ve Kaynak uzunluğu ile tanımlanan kaynak parçası |
Aralıklı Kaynak
| Boşluk ve kaynak uzunluğu |
Aralıklı kaynak parçaları için Kaynak uzunluğu ve Boşluk ayarlar. |
| Açı ve kaynak uzunluğu |
Aralıklı kaynak parçaları için Kaynak uzunluğu ve Açı ayarlar. Açı, kaynak uzunluğu artı boşluk olarak tanımlanır. Bir kaynak parçasının merkezinden sonraki kaynak parçasının merkezine hesaplanır. |
| Kademeli |
Her iki taraf olarak ayarlanan kaynak parçaları için kullanılabilir. Kaynak parçaları, kaynak yapılacak gövdelerin taraflarından birinde pozisyon değiştirir.
|
