Ters Açı Analizi PropertyManager'ı (CPU tabanlı)

Bu konu yalnızca CPU tabanlı ters açı analizi için geçerlidir. Yazılım, yalnızca grafik kartınız daha yeni GPU tabanlı ters açı analizi için gereken GPU tabanlı işlemeyi gerçekleştiremediğinde CPU tabanlı işlemeyi kullanır. Kalıp Analizi Araçları'nda Grafik Kartı Hakkında Düşünülecek Hususlar bölümüne bakın.

Ters açı algılama analizini çalıştırmak için:

  1. Ters Açı AnaliziTool_UndercutAnalysis_View.gif (Kalıp Araçları araç çubuğu) veya Görünüm > Göster > Ters Açı Analizi öğesine tıklayın.
  2. PropertyManager'da, aşağıdaki seçenekleri belirleyin:
    • Analiz Parametreleri

      Çekme Yönü

      Tüm yüzler, parçanın üstünden ve altından görünüp görünmediği konusunda değerlendirilir. Çekme yönünü belirlemek için şunları seçin:

      • Bir düzlem, yüz veya kenar.
      • Koordinat girdisi ve X, Y ve Z eksenleri boyunca koordinatları ayarlayın.

      Sonuçlarda Yön1 ters açı ve Yön2 ters açı olarak bildirilen yüzleri tersine çevirmek için Yönü Ters ÇevirPM_reverse_direction.gif öğesine tıklayın.

      Ayrım Hattı partingline.png

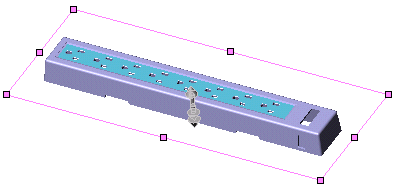

      Analiz için bir ayrım hattı seçin. Ayrım hattı üzerindeki yüzler, ayrım hattının üzerinden görünüp görünmeyeceklerini belirlemek için değerlendirilir. Ayrım hattı altındaki yüzler, ayrım hattının altından görünüp görünmeyeceklerini belirlemek için değerlendirilir. Bir ayrım hattı seçerseniz, Çekme Yönü belirtmeniz gerekmez.

      Gövde Seçimi

      Modelinizde birden fazla gövde varsa Katı/Yüzey GövdePM_solid_bodies_to_affect.gif öğesine tıklayın, ardından analiz edilecek gövdeyi seçin.
      Çekme Yönü ve Ayrım Hattı, parçanın duvarında yan maça gerektiren girintilerin tespitini sağlar. Ayrım Hattı yan maçalara gereksinim duymamak için değiştirebileceğiniz ayrım çizgisi kesitlerini saptamanıza yardım eder.
  3. Analiz Parametreleri altında, Hesapla öğesine tıklayın.

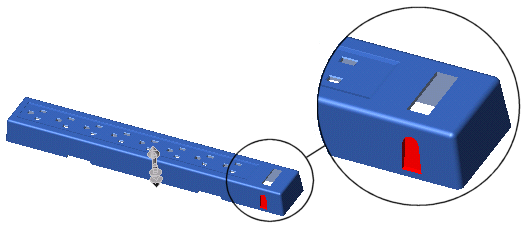

    Sonuçlar Ters Açı Yüzler altında belirir. Farklı sınıflandırmalara sahip yüzler, grafik alanında farklı renklerle görüntülenir. Yüzler aşağıdaki gibi sınıflandırılır:

    Yön1 ters açı Parça veya ayrım hattının üstünden görünmeyen yüzler.
    Yön2 ters açı Parça veya ayrım hattının altından görünmeyen yüzler.
    Tıkanmış ters açı Parçanın üstünden veya altından görünmeyen yüzler.
    İki taraftan ters açı Her iki yönde draft edilen yüzler.
    Ters açı yok

  4. Ters Açı Yüzler altında, her yüz sınıflandırması için şunları yapabilirsiniz:
    • Yüzleri grafik alanında görüntülemek veya gizlemek için Göster/Gizlehide_show.png Düğmesi öğesine tıklamak.
    • Rengi Düzenle paletini görüntülemek ve rengi değiştirmek için Renk öğesine tıklamak.
  5. PM_OK.gif öğesine tıklayın.
