| Görüntü filtresi |
Varsayılan olarak görüntülemek için detaylandırma tipleri seçin veya Tüm tipleri göster'i işaretleyin. |
|
| Metin ölçeği |
Parça ve montaj belgeleri için detaylandırma metninin varsayılan boyutu için bir ölçek seçmek üzere Metni her zaman aynı boyutta göster onay kutusunun işaretini kaldırın. |
|
| Metni her zaman aynı boyutta göster |
Tüm detaylandırmaları ve ölçümlendirmeleri, yakınlaştırmaya bakılmaksızın aynı boyutta görüntülemek için bu onay kutusunu işaretleyin. Bu seçenek, metin yüksekliğinin her zaman yaklaştırıldığı teknik resimler için devre dışıdır.
|
|
| Öğeleri yalnızca oluşturuldukları görünüm oryantasyonunda göster (Yalnızca parçalar ve montajlar için) |
Yalnızca detaylandırmaların eklendiği durumlarda model aynı oryantasyona sahipse detaylandırmaları görüntülemek için işaretleyin. Parçayı döndürmek ve farklı bir görünüm oryantasyonu seçmek, detaylandırmayı görüntüden kaldırır. |
 |
 |
| Detaylandırmaları göster / Montaj detaylandırmalarını göster |
Görüntü filtresi'nde seçili tüm detaylandırma tiplerini görüntülemek için işaretleyin. Montajlar için bu seçenek, ayrı parça belgelerinde görüntülenen montaja ait detaylandırmalara uygulanır. |
|
| Tüm bileşenler için montaj ayarını kullan |
Tüm detaylandırmalar için görüntü ayarlarını ayrı parça belgelerinin ayarlarına bakılmaksızın montaj belgesinin ayarları ile eşleştirmek için işaretleyin. Farklı detaylandırma kombinasyonları görüntülemek için bu seçeneğin yanı sıra Montaj detaylandırmalarını göster'i işaretleyin. |
|
| Sarkan ölçümlendirmeleri ve detaylandırmaları gizle |
Parçalar ve montajlarda şunları gizlemek için işaretleyin:
- Silinen unsurlardan kaynaklanan, referans verilmiş teknik resimlerdeki sarkan ölçümlendirmeler ve detaylandırmalar
- Pasifleştirilen unsurlardan kaynaklanan sarkan referans ölçümlendirmeleri
Teknik resimlerde sarkan detaylandırmaları gizlemek için seçin. |
|
| Teknik resimlerde HLR/HLV için model rengi kullan |
Bir parçanın veya montajın model renklerini HLR/HLV'deki teknik resimde görüntülemek için seçin. Bu ayar, 'de belirlenen renkleri geçersiz kılar. Ancak, atanmış herhangi bir katman bu ayarı geçersiz kılar. |
 |
| Alt öğe görünümünü, üst öğe görünüm konfigürasyonuna bağla |
Alt öğe görünümlerini, örneğin bir yansıtılmış görünümü, üst öğe konfigürasyonuna bağlamak için seçimde bulunun. Bağlıysa üst öğe görünümü konfigürasyonunu değiştirmek alt öğe görünümünü değiştirir. |
|
| Detaylandırmaları al |
Yalnızca üst seviye montaj detaylandırmalarını almak için Tüm montajdan onay kutusunun işaretini kaldırın. Tüm bileşenler için detaylandırmaları almak için seçin. Bu, performansı etkileyebilir.
|
|
| Görünüm oluşturmada otomatik ekle |
öğesini seçin:
- Merkez işaretleri - delikler - parça
- Merkez işaretleri - radyuslar - parça
- Merkez işaretleri - yuvalar - parça
- Saplama sembolleri - parça
- Merkez işaretleri - delikler - montaj
- Merkez işaretleri - radyuslar - montaj
- Merkez işaretleri - yuvalar - montaj
- Tespit sembolleri - montaj
-
Merkez Çizgileri ile paralel kenarlara sahip model yüzlerine merkez çizgileri ekleyin.
Model Büyük Montaj Modunda ise veya bileşen sayısı büyük montajların eşiğini aşıyorsa bu seçenek işaretli olsa bile, merkez çizgileri otomatik olarak eklenmez.
- Balonlar ile birden çok görünümde öğeleri tekrarlamadan tüm görünür bileşenlere balonlar ekleyin.
- Teknik resim için işaretlenen ölçümlendirmeler ile birden çok görünümde öğeleri tekrarlamadan, modele ölçümlendirmeler ekleyin
Ölçümlendirmeler parça çizimlerinde Teknik resim için işaretle olarak gösterilir.
|
 |
 |
 |
| Kozmetik diş açma görünümü |
Kozmetik diş açmaların görünür veya gizli olması gerektiğini belirlemek için Yüksek Kalite'yi seçin. Örneğin, bir delik (açık delik değil) modelin arkasındaysa ve model ön görünümdeyse kozmetik diş açma gizlidir. Her teknik resim görünümü için görüntüyü tek tek Teknik Resim Görünümü PropertyManager'da, Kozmetik Diş Açma Görünümü altında ayarlayabilirsiniz. |
 |

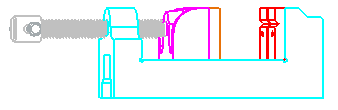

| Alan tarama görünümü |
Teknik resim görünümüne veya bir çizime ait olan ve alan taramasının üstünde yer alan ölçümlendirmeler ve detaylandırmalar etrafında alan göstermek için Detaylandırmaların etrafında hale göster'i işaretleyin. |
Seçili
 |
Seçili değil
 |
| Kopma çizgilerini göster |
Şunları girin:
- Kopuk görünümde kopma çizgileri arasındaki uzaklığı ayarlamak için Boşluk
- Kopuk görünümde model geometrisini aşan kopma çizgilerinin uzunluğunu ayarlamak için Uzantı
|
 |
 |
 |
| Kütle merkezi |
Varsayılan sembol boyutu ayarlamak için Sembol boyutu girin.
Kütle merkezi sembolünü teknik resim görünümü ölçeğine otomatik olarak ölçeklendirmek için Görünüm ölçeğine göre ölçeklendir'i seçin.
|
|
|
|
