Çizim İle Çoğaltmalar

Bir çizim içindeki çizim noktalarını kullanarak bir unsur çoğaltması belirleyebilirsiniz. Çekirdek unsuru, çoğaltma boyunca çizimdeki her noktaya yayılır. Çizim ile çoğaltmaları delikler veya diğer unsur örnekleri için kullanabilirsiniz.

1. Bir parçanın yüzü üzerinde bir çizim için.
2. Model üzerinde bir çekirdek unsuru oluşturun.

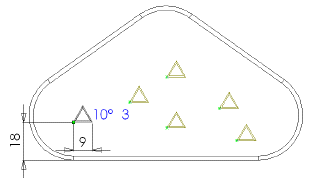

3. Nokta'ya ya da Araçlar > Çizim Objesi > Nokta 'ya tıklayın ve çekirdek unsura bağlı olarak oluşturmak istediğiniz çoğaltmayı temsil eden çoklu çizim noktaları ekleyin.



4. Çizimi kapatın.
5. Çizimle ÇoğaltmaÇizimle Çoğaltma (Unsurlar araç çubuğu) veya Ekle > Çoğalt/Aynala > Çizimle Çoğaltma'yı tıklayın.
6. Seçimler altında, şunları yapın:Gerekirse FeatureManager açılır tasarım ağacından yararlanarak çoğaltma olarak kullanılmak üzere bir Referans Çizim
   • Referans ÇizimReferans Çizim Çekirdek unsurun merkez noktasını kullanmak için
   • Merkez NoktasıMerkez NoktasıSeçilen nokta öğesine tıklayın.Referans noktanız

     için neyi seçtiğinize bağlı olarak yaydığınız unsurların konumu değişecektir. Orijinin Referans noktası

     olarak kullanılması Referans noktası

     Referans noktası olarak kullanılması

     Tablo ile çoğaltma kullanırken yaydığınız unsurların göreli konumunu da değiştirebilirsiniz.

   • Referans noktası olarak Seçili nokta öğesini seçerseniz grafik alanında bir Referans Tepe Noktası seçin.
     Çizim ile çoğaltmadan referans noktası olarak çekirdek unsurun merkez noktasını, çizim orijinini, bir tepe noktasını veya başka bir çizim noktasını kullanabilirsiniz.
7. Aşağıdakilerden birini yapın:
   • Çoğaltmayı unsuru temel alarak çoğaltmayı oluşturmak için Çoğaltılacak Unsurlar altında, grafik alanındaki unsuru seçin.
     Çoğaltılacak unsur radyuslar veya başka eklemeler içeriyorsa FeatureManager açılır tasarım ağacını kullanarak bu unsurları seçin.
   • Unsuru meydana getiren yüzleri temel alarak çoğaltmayı oluşturmak için Çoğaltılacak Yüzler altında grafik alanındaki tüm yüzleri seçin. Bu, unsurun kendisinin değil, yalnızca unsuru oluşturan yüzlerin alındığı modellerde faydalıdır.
     Çoğaltılacak Yüzler kullanılırken çoğaltma aynı yüzde veya sınırda kalmalıdır. Sınırları geçemez. Örneğin, tüm yüz veya farklı seviyeler (yükseltilmiş bir kenar gibi) üzerindeki bir kesim, bir sınır ve ayrı yüzler oluşturarak çoğaltmanın yayılmasını önler.
   • Çoğaltmayı çok gövdeli parçaları temel alarak bir oluşturmak için Çoğaltılacak Gövdeler altında, grafik alanındaki çoğaltılacak gövdeyi seçin.

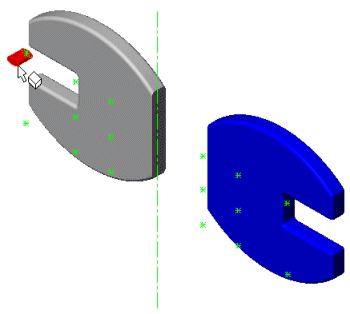

     Çoğaltılacak Gövde içeren çok gövdeli parça ve çizim noktaları	Çizim ile çoğaltma uygulandı

8. Seçenekler altında bu seçenekleri ayarlayın:

   Seçenek	Tanımlama
   Geometri çoğaltma	Çoğaltmayı oluştururken unsurların her örneğini çoğaltmak ve çözümlemek yerine sadece unsurların geometrisini (yüzler ve kenarlar) kullanır. Geometri Çoğaltma seçeneği çoğaltma oluşturma ve yeniden oluşturma işlemini hızlandırır. Parçanın kalanıyla birleştirilen yüzleri bulunan unsurların geometri çoğaltmalarını oluşturamazsınız. Geometri çoğaltma, Çoğaltılacak Gövdeler ile birlikte kullanılamaz.
   Görsel Özellikleri Yay	SolidWorks renklerini, kaplamalarını ve kozmetik diş açma verilerini tüm çoğaltma örneklerine yayar.

9. öğesine tıklayın.

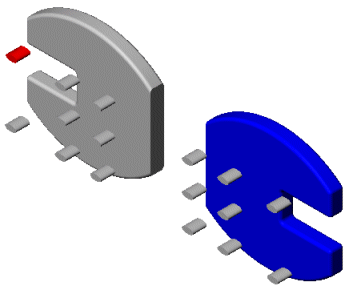

   Referans noktası olarak Merkez noktası'nın kullanıldığı çizim ile çoğaltma	Referans noktası olarak Seçili nokta'nın kullanıldığı çizim ile çoğaltma
