Görünüm Seçici

Model görünümlerini bağlam içinde ayarlamak ve seçmek için Görünüm Seçici özelliğini kullanabilirsiniz.

Ctrl + Spacebar tuşlarına basın veya Oryantasyon iletişim kutusundan tool_view_selector.gifGörünüm SeçiciOryantasyon öğesine tıklayın.

Görünüm Seçici, modelinizin sağ, sol, ön, arka, üst ve isonometrik görünümleri seçildiğinde nasıl görüneceğini görmenize yardımcı olur. Bir görünümü seçmek için Görünüm Seçicinin bir yüzüne tıklayın. Görünüm Seçici küpünün arkasındaki görünümleri seçmek için Alt tuşuna basın.

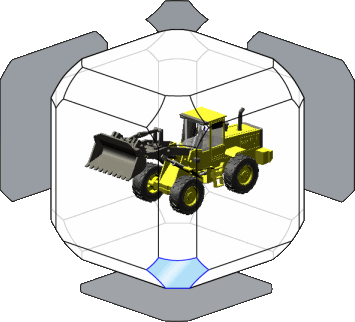

Bir Görünüm Seçici köşesi seçtiğinizde görüntülenecek aksonometrik görünüm tipini (izometrik, dimetrik veya trimetrik) ayarlamak için Oryantasyon iletişim kutusundaki tool_axonometric_drop_down.png açılır düğmesini kullanın. Örneğin, bu modelde Oryantasyon iletişim kutusunda Trimetrik öğesini seçersiniz ve ardından alt köşeye (aşağıda vurgulanmaktadır) tıklarsınız.


Model alt trimetrik görünüme döndürülür:


Görünüm Seçici'nin animasyonunun hızını Araçlar > Seçenekler > Sistem Seçenekleri > Görünüm'ü tıklayarak ve Görünüm Seçici kaydırıcısını ayarlayarak kontrol edebilirsiniz.
