Görünüm Pencereleri

Modelleri bir, iki veya dört görünüm penceresinden görüntüleyebilirsiniz.

Dört görünüm penceresi açmak için:

  • Dörtlü Görünüm öğesine (Standart Görünümler araç çubuğu) veya Pencere > Görünüm Penceresi > Dörtlü Görünüm öğesine tıklayın.


Aşağıdaki görünüm penceresi düzenlemelerini Pencere menüsünden veya Standart Görünümler araç çubuğundan seçebilirsiniz:

  Araç İpucu Görüntülenen Görünümler
Tek Görünüm Kullanıcı Tanımlı
Çift Görünüm - Yatay Ön ve Üst
Çift Görünüm - Dikey Ön ve Sağ

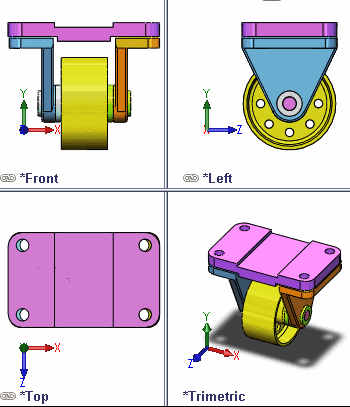

Dörtlü Görünüm Ön, Sağ, Üst ve Trimetrik (Üçüncü Açı) veya Ön, Sol, Üst veya Trimetrik (İlk Açı). Araçlar > Seçenekler > Sistem Seçenekleri > Görüntü Seçenek içinde Araçlar veya Seçenekler belirtin.
  • Her görünüm penceresinin sol alt köşesinde geçerli oryantasyon gösterilir.
  • Farklı bir oryantasyon seçmek için Görünüm Oryantasyonu simgesine (Heads-up Görünümü araç çubuğu) tıklayın.
  • Birden çok görünüm penceresinden tek bir görünüm penceresine geri döndüğünüzde model etkin görünüm penceresinin oryantasyonunu görüntüler. Sonra yeniden çoklu görünüm pencerelerine geçerseniz tekrar varsayılan oryantasyonlara dönülür.
  • Görünüm pencereleri bağlantılı olmadığı sürece herhangi bir görünüm penceresindeki modelin oryantasyonunu ve rotasyonunu bağımsız olarak değiştirebilirsiniz.

Ortogonal Görünümleri Bağlama

Ortogonal görünümleri bağlayabilirsiniz. Ortogonal olmayan görünümler (İzometrik, Trimetrik vb. veya özel oryantasyonlar gibi) bağlantılı değildir.

Ortogonal görünümleri bağlamak için:

  • Görünümleri Bağla öğesine (Standart Görünümler araç çubuğu) veya Pencere > Görünüm Penceresi > Görünümleri Bağla öğesine tıklayın.

    Açılır Görünüm açılır menüsündeki simgesi bağlantılı görünüm pencerelerini gösterir.

Bağlantılı görünümlerin işlevleri:
  • Tüm ortogonal görünümler için yakınlaştırma ve kaydırma bağlanmıştır.
  • İmleç kullanılarak görünüm rotasyonu yapılamaz.
  • Bir görünümü ortogonal oryantasyonunun dışında döndürürseniz görünüm bağlantılı olmaz.
  • Bağlantılı görünümler açıksa ve bir görünümü ortogonal oryantasyona döndürürseniz görünüm bağlantılı olur.
