SolidWorks yazılım penceresinin sol tarafındaki CostingManager'dan Costing aracının gerekli makineleme işlemlerini nasıl kategorilere ayırdığını görebilir ve işlemlerde değişiklik yapabilirsiniz.
Makineleme CostingManager'ını görüntülemek için:
- Bir makinelenmiş parçada, Costing
öğesine (Araçlar araç çubuğu veya CommandManager'ın Değerlendir sekmesi) veya öğesine tıklayın.
- Yazılım otomatik olarak bir maliyet tahmini hesaplamazsa parça maliyetini tahmin etmek için Costing Görev Bölmesindeki seçenekleri belirleyin.
- SolidWorks yazılım penceresinin sol tarafındaki CostingManager sekmesini seçin.
Özel İşlemler
 |
Özel İşlem Ekle |
Makinalama şablonunda ek işlemler oluşturmanıza izin verir. |
Maliyet/Zaman Görünümü
 |
Maliyeti Göster |
Her işlem için maliyet görünür. |
 |
Zamanı Göster |
Her işlem için gerekli süreyi gösterir. |
Kurulum
Kurulum
klasörü üretim kurulumlarıyla (örneğin makineleri, parçaları toplu olarak (lot) çalıştıracak şekilde ayarlama) ilişkili maliyetleri içerir. Parçanın üretilmesine yönelik her işlem kurulum maliyetleri gerektirir. Kurulum maliyetleri, parçaların makinelere takılması için gerekli olan süreye bağlıdır. Kurulum maliyetleri, kurulum sırasında makinenin kullanılamamasından oluşan saatlik makine maliyetini ve parçanın takılması için gerekli işçilik maliyetini içerir. Kurulum maliyeti makineleme şablonda varsa, Costing aracı tarafından tanınır.
Kurulum
klasöründe, kitaplık unsurları veya özel unsurlar için şablonda tanımlı olan kurulum maliyetleri olabilir. Klasör, kurulum işlemlerini İşlem Kurulumu
, Özel Kurulum
ve Kurulumları Yükle ve Kaldır
olarak gruplandırır. Klasör ayrıca tüm kesme, frezeleme ve matkap kurulum maliyetlerini ilgili kurulum işlemlerinde gruplar. Kesme, frezeleme ve matkap kurulum maliyetleri için genel %5 toplam işlem maliyeti varsayılır. Bu, bu unsur için malzeme kaldırma süresinin işçilik ve makine maliyetiyle çarpılması sonucu elde edilen miktardır.
Örneğin, frezelenecek parçanın üst yüzünde bir cep varsa bu cep Freze İşlemleri
klasöründe, kurulumu ise İşlem Kurulumu
ve Kurulumları Yükle ve Kaldır
klasörlerindeki bir Kurulum İşlemi
klasöründe listelenir. Aynı işlem yönünü paylaşan tüm unsurlar aynı Kurulum İşlemi
klasörüne yerleştirilir. Örneğin üst yüzdeki cep ve delik bir Kurulum İşlemi
klasöründeyken, sağ yüzdeki bir yüzleme işlemi ve delik başka bir Kurulum İşlemi
klasöründe gruplanır.

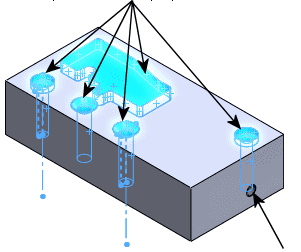

| Dikey yöndeki işlemler bir Kurulum İşlemi klasöründe gruplanır. |
 |
| Yatay yöndeki işlemler başka bir Kurulum İşlemi klasöründe gruplanır. |
Kurulum maliyeti parça başına.
Her bir kurulum maliyetini, Kurulum klasöründeki değişik kurulum işlemlerine sürükleyip bırakabilirsiniz veya bunları yeni kurulum işlemlerine yerleştirebilirsiniz.
Kesim Yolu
Kesim yolu işlemleri yalnızca Stok Gövdesi, Costing Görev Panosu'nda Levha olarak ayarlandığında kullanılabilir.
Kesim yolları, 2B makina işlemlerinin takip edeceği yollardır. Levha stok olarak başlayan bir parçada, kesimler, dış geometri, içinden delikler gibi unsurlar 2B makinalama işlemleri ile kesilir.
Kesim Yolu klasörü şunları içerir:
- parça için gereken kesim sayısı
- kullanılacak kesim yöntemi
- her kesimin maliyeti
Her kesimin maliyeti şöyle hesaplanır:
Maliyet = Kesim Uzunluğu * Makinalama şablondaki birim uzunluk başına kesim maliyeti değeri
Maliyetin nasıl hesaplandığını görmek için Kesim Yolu klasörünü genişletin ve bir kesim yolunun üzerine gelin
. Modelde geometriyi vurgulamak için bir kesim yolu seçin.
Freze İşlemleri
Freze İşlemleri klasörü cep, yüz ve pah frezeleme gibi işlemler içerir.
Frezeleme işlemleri malzeme kaldırma oranı (MRR) kullanılarak hesaplanır. Maliyetin nasıl hesaplandığını görmek için Freze İşlemleri klasörünü genişletin ve bir freze işleminin üzerine gelin. Modelde geometriyi vurgulamak için bir freze işlemi seçin.

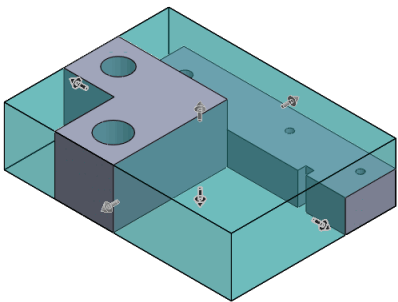

Costing aracını blok ya da silindir stok tipinden makinelenmiş bir parçaya uyguladığınızda, yazılım delikler ve cep unsurları gibi makinelenmiş unsurları dışarıda bırakarak stok malzemesi ile gerçek parça arasındaki farkı hesaplar. Bu fark, gerek duyulan frezeleme işlemleri dolayısıyla parçanın maliyetini artıran Hacim unsurlarını meydana getirir.
Açıklanmamış her makineleme hacmi Hacim unsuru olarak kabul edilir. Hacim unsuru Stok gövdesi hacmi olarak hesaplanır - (Maliyet gövdesi hacmi + Makineleme unsurları hacmi).
Hacim unsurları, kalıp ayırma yoluyla bloktan ya da silindirden bir parça çıkarma maliyetini meydana getirir. Makinelenmiş parçanın maliyetine aşağıdakiler dahildir:
- Stok gövdesinin maliyeti
- Kalıp ayırma yoluyla stok gövdesinden bir malzeme hacmini çıkarma maliyeti
Parçayı üretmek için stok gövdesinden çıkarılan malzeme hacmi,
Hacim unsurlarını tanımlar.
Costing aracı, Hacim unsurlarının parçayı makineleme toplam maliyeti içindeki payını hesaplar.
Maliyeti ayarlamak için bir Hacim unsurunu oluşturmada kullanılan aracı değiştirebilirsiniz. Maliyet hesaplamasında değişiklik yapmak için bir Hacim
unsurunu sağ tıklayıp aracı değiştirebilirsiniz. Bir Hacim unsurunun Maliyet Atanmamış
klasöründe görüntülenmesini de sağlayabilirsiniz.
Delik İşlemleri
Delik İşlemleri
klasörü, delik oluşturmak için gereken delme ve kılavuz çekme işlemlerini içerir. Parçadaki deliklere en uygun delik ve kılavuz çekme boyları, makineleme şablonundan seçilir. Şablonda uygun delik ve kılavuz çekme boyları yoksa bir uyarı simgesi
görünür. Makineleme şablonunu düzenleyip uygun delik ve kılavuz çekme boyları ekleyerek bu uyarıyı giderebilirsiniz.
Delik işlemleri, delme ve kılavuz çekme için malzeme kaldırma oranı (MRR) kullanılarak hesaplanır. Maliyetin nasıl hesaplandığını görmek için Delik İşlemleri klasörünü genişletin ve bir delik işleminin üzerine gelin. Modelde geometriyi vurgulamak için bir delik işlemi seçin.
Özel İşlemler
Özel İşlemler klasörü, Costing aracı tarafından otomatik olarak tanınmayan tüm işlemleri içerir. Bir özel işlem maliyeti; tüm parçayla, parça ağırlığıyla, belirli parça yüzleriyle, parça kenarlarıyla, tek darbeli bir işlemle veya süreyle ilişkili maliyet olarak hesaplanabilir.
Örneğin eğer parça boyanırsa, tamamını veya bazı yüzlerini seçebilirsiniz. Eğer belli yüzleri boyuyorsanız, alana göre maliyet belirleyin.
Örneğin eğer parça boyanırsa, tamamını veya bazı yüzlerini seçebilirsiniz. Eğer belli yüzleri boyuyorsanız, alana göre maliyet belirleyin.
Özel işlemleri makinalama şablonunda veya CostingManager'da uygulayabilirsiniz.
Özel İşlem EkleÖzel İşlem Ekle tıklayarak şablonu düzenlemeden özel işlemler oluşturabilirsiniz.
Klasördeki her öğe işlem adını ve seçim tipini gösterir.
Özel işlemin üzerinde durarak maliyeti hesaplamak için kullanılan denklemi görün.
Kitaplık Unsurları
Kitaplık Unsurları klasörü parçadaki tüm kitaplık unsurlarını içerir. Her öğenin maliyeti makineleme şablonunda tanımlı unsur başına maliyete göre hesaplanır.
Maliyetin hesaplanmasında kullanılan denklemi görmek için
bir kitaplık unsurunun üzerine gelin.
Hiç Maliyet Atanmamış
Maliyet Atanmamış klasörü, aşağıdaki sağlayan unsurları içerir:
- Costing aracı tarafından tanınmamış olan
- makineleme şablonunda tanımlanmamış olan
- sıfır maliyetli olan
Unsur maliyetini sıfıra ayarlarsanız, unsur bu klasöre taşınır. Maliyet Atanmamış
klasöründe bir unsura maliyet atarsanız, söz konusu unsur ilgili klasöre taşınır ve geçersiz kılınabileceğini belirten şekilde italik ve yıldız işaretli görünür. Maliyet atadığınız bir unsur kesim yolu, freze işlemi, delik işlemi veya kitaplık unsuru değilse bu unsur Özel İşlemler
klasörüne atanır.
