Ağaç Pim Sembollerini Manuel Olarak Ekleme

Bir teknik resme manuel olarak ağaç pim sembolü eklemek için:

  1. Aşağıdakilerden birini yapın:
    • Ağaç Pim Sembolü öğesine (Detaylandırma araç çubuğu) veya Ekle > Detaylandırmalar > Ağaç Pim Sembolü öğesine tıklayın, bir dairesel kenar, çizilmiş daire veya yay seçin.
    • Bir veya daha fazla dairesel kenar, çizili daire veya yay seçip Ağaç Pim Sembolü'nü veya Ekle > Detaylandırma > Ağaç Pim Sembolü'nü tıklayın.

    Ağaç pim sembolü seçilen deliklerde görünür ve Ağaç Pim Sembolü PropertyManager'ı görüntülenir. Daha fazla ağaç pim sembolü eklemek için dairesel kenarları veya çizili daireleri ya da yayları seçmeye devam edebilirsiniz.

  2. PM_OK.gif öğesine tıklayın.

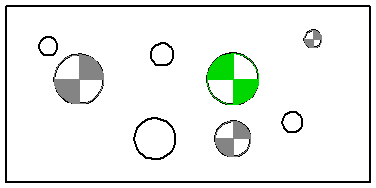

Bu örnekte, ağaç pim sembolleri çeşitli boyutlardaki deliklere eklenir. Yeşil renkli sembol 90° ters çevrilmiştir.
