Bükülü Loft ile Bükme İşlemleri Oluşturma

Bir loft ile büküm oluşturmak için:
  1. Paralel düzlemlerde iki ayrı açık profil çizimi oluşturun.
  2. Loft ile Büküm'e Tool_sheet_metal_Lofted_Bend.gif (Sac Levha araç çubuğu) veya Ekle > Sac Levha > Loft ile Bükümler'e tıklayın.
  3. Üretim Yöntemi altında, Bükülü öğesini seçin.

    Bükülü üretim yöntemi yassı çoğaltmada form verilmiş geometri yerine gerçek fiziksel bükümler ve yaklaştırılmış büküm çizgileri oluşturur. Loft ile bükülmüş bükümler, iki paralel profil arasında gerçekçi bir geçiş oluşturarak büküm makinesiyle üretim talimatlarını kolaylaştırır. Yaylar, çok yönlü segmentlerle yaklaştırılır.

  4. Grafik alanında, her iki çizimi de seçin.

    PropertyManager'da ProfillerPM_profiles_loft.gif altında çizim adları görünür.

  5. Çok Yönlüleştirme Seçenekleri altında aşağıdakilerden birini seçin:

    chord_tolerance.png Kiriş Toleransı Yay ile doğrusal segment arasındaki maksimum uzaklığı ayarlar.
    number_bends.png Büküm Sayısı Her bir geçişe kaç bükümün uygulanacağını ayarlar.
    segment_length.png Segment Uzunluğu Doğrusal segmentin maksimum uzunluğunu belirler.
    segment_angle.png Segment Açısı İki bitişik doğrusal segment arasındaki maksimum açıyı belirler.

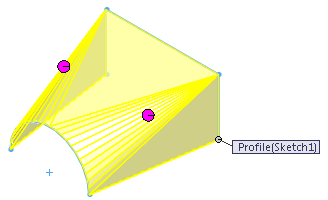

  6. Yol önizlemesini inceleyin. Profillerin sırasını ayarlamak için Yukarı Taşı PM_move_up.gif veya Aşağı Taşı PM_move_down.gif öğesine tıklayın veya profillerde farklı noktaları birbirine bağlamak için çizimleri tekrar seçin.


    1. Oluşturulan bükümlerin profildeki bir kesin köşeyi ifade edeceğini veya keskin köşenin köşede yaklaşık bir yay oluşturmak için bitişik bükümlerle değiştirileceğini belirlemek için Son noktaya bak öğesini seçin.
    2. Diğer sac levha komutlarında yaptığınız gibi Sac Levha Parametreleri, Büküm İzni ve Otomatik Kabartma öğelerini ayarlayın.
  7. Kalınlık için bir değer belirleyin.
  8. İsteğe bağlı olarak, Yönü Ters ÇevirPM_REVERSE_DIRECTION.GIF öğesine tıklayın.
  9. PM_OK.gif öğesine tıklayın.
