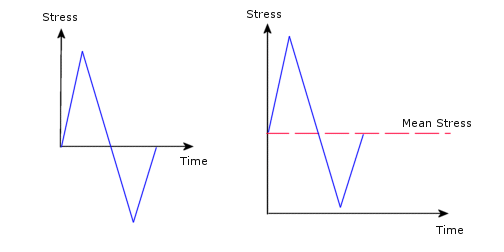

Bir gerilim döngüsünün alternatif gerilim genliği, döngüdeki gerilim aralığının yarısı olarak hesaplanır. Bir gerilim döngüsünün neden olduğu zararın miktarı, alternatif gerilimin yanı sıra ortalama gerilime de bağlıdır. Örneğin, aşağıdaki iki döngü aynı alternatif gerilime sahiptir fakat farklı ortalama gerilimlere sahip olmaları nedeniyle farklı miktarlarda zarara neden olurlar.

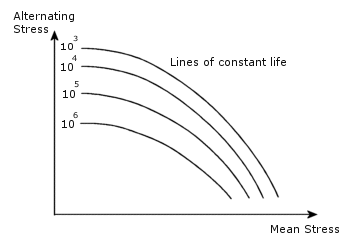

Ortalama gerilimlerin döngü hatası üzerindeki etkisi, Haigh diyagramı adı verilen aşağıdaki diyagramda gösterilmektedir.
Ortalama gerilim yalnızca yükün tamamen tersine çevrilebilir olduğu durumlarda sıfırdır. Yükle aynı R oranına sahip bir S-N eğrisinin sunulduğu durumlar, bunu en iyi gösteren örneklerdir. Bu örnekte, hiçbir düzeltmeye gerek olmadığı için S-N eğrisi doğrudan kullanılır. Farklı R oranlarına sahip S-N eğrileri tanımlarsanız, yazılım eğriler arasında doğrusal interpolasyon yoluyla ortalama gerilimi belirler. Yükün R oranından farklı bir R oranına sahip sadece bir S-N eğrisi sunulursa bir düzeltmeye gerek duyulur.
Program, ortalama gerilimi hesaplamak için her zaman von Mises gerilimini kullanır. von Mises pozitif bir miktar olduğu için program ilişkili ortalama gerilimin hesaplanması amacıyla birinci ortalama ana gerilimin işaretini buna atar.
Tanımlar
Düzeltme yöntemlerini açıklamadan önce bir gerilim döngüsüne yönelik aşağıdaki değişkenleri tanımlayalım:
Smaks = maksimum gerilim
Smin = minimum gerilim
ΔS = gerilim aralığı = Smaks - Smin
Sa = alternatif gerilim = (Smaks - Smin)/2
Sortalama = ortalama gerilim = (Smaks + Smin)/2
R = Gerilim oranı = Smin/Sortalama
A = genlik oranı = Sa/Sortalama
Bazı genel yükler için gerilim ve genlik oranları listelenmiştir:
| Yükleme Tipi |
Gerilim ve Genlik Oranları |
|---|
| Tamamen ters çevrilmiş |
R = -1, A = sonsuz |
| Sıfırdan maksimuma |
R = 0, A = 1 |
| Sıfırdan Minimuma |
R = sonsuz, A = -1 |
Düzeltme Yöntemleri
Aşağıdaki kısaltmaların anlamları:
Sca = düzeltilen alternatif gerilim (sıfır ortalamaya dayalı.),
Sy = akma gerilimi ve
Su = nihai mukavemet
Yazılım S
ca değerini hesaplamak için aşağıdaki yöntemleri sunar:
| Yöntem |
Denklem |
|---|
| 1. Goodman yöntemi - Genel olarak kırılgan malzemeler için uygundur |
 |
| 2. Gerber yöntemi - Genel olarak sünek malzemeler için uygundur |
 |
| 3. Soderberg yöntemi - Genel olarak en muhafazakar seçenektir |
 |
Hem değişken hem de sabit genlikli olaylarda, yazılım her döngü için alternatif gerilime ek olarak ortalama gerilimi hesaplar ve ardından, düzeltilen gerilimi belirtilen kriterleri kullanarak değerlendirir.
