FilletXpert Köşe PropertyManager'ı

Bir tepe noktasında tam olarak üç radyuslu kenarın buluştuğu radyus köşesi unsurlarını oluşturmak ve yönetmek için FilletXpert PropertyManager'ındaki Köşesekmesini kullanın.

FilletXpert PropertyManager'ı, Radyus PropertyManager'ında FilletXpert öğesine tıkladığınızda görünür. FilletXpert, sadece sabit yarıçaplı radyuslar oluşturabilir ve düzenleyebilir. PropertyManager, son kullanıldığı durumu hatırlar.

İki PropertyManager geçiş düğmesi mevcuttur:
  • Manuel. Denetimi unsur düzeyinde tutmak için bu PropertyManager'ı kullanın.
  • FilletXpert (Sadece sabit yarıçaplı radyuslar). SolidWorks yazılımının temel unsurların yapısını yönetmesini istediğinizde bu PropertyManager'ı kullanın.
Unsuru Düzenle seçeneğini kullanarak bir radyusu düzenlediğinizde, Radyus PropertyManager'ı herhangi bir geçiş düğmesi olmaksızın görüntülenir.

FilletXpert PropertyManager'ını açmak için:

Radyus (Unsurlar araç çubuğu) veya Ekle > Unsurlar > Radyus/Yuvarlak öğesine, ardından da PropertyManager'da FilletXpert öğesine tıklayın.

Köşe Yüzleri

select_face_planar.png Köşe Yüzleri Grafik alanından radyus köşelerini seçin.
  Alternatifleri Göster Alternatif radyus köşesi önizlemelerini bir açılır pencerede görüntüler.

Hedefleri Kopyala

Hedefleri Kopyala Köşe Yüzleri altında seçilen radyus köşesinin kopyalanacağı hedef radyus köşelerini seçin. Hedefleri Kopyala'yı tıkladığınızda, Vurgulamayı etkinleştir'i seçerseniz grafik alanında uyumlu hedef radyus köşeleri vurgulanır.

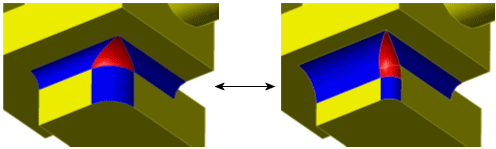

  Sadece uyumlu radyus köşelerine kopyalayabilirsiniz. Örneğin, 2 dışbükey radyusu ve diğer kenarlardan daha büyük yarıçaplı bir içbükey radyusu birleştiren bir radyus köşesini, aynı tanıma sahip bir radyus köşesine kopyalayabilirsiniz. Benzer köşeler için özel durumlar bulunur.

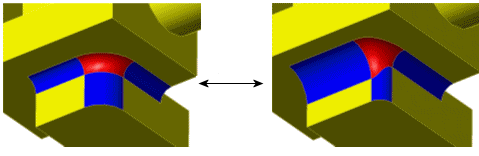

Bazı dışbükeylik, içbükeylik ve yarıçap kombinasyonları köşeleri kopyalayabilmeniz için yeterince benzerlik gösterir. Basit radyus köşelerinden karmaşık olanlara ve tam tersine kopyalayabilirsiniz.

Kopyala
Vurgulamayı etkinleştir Hedefleri Kopyalaselect_face_planar.png seçeneğine tıkladığınızda tüm uyumlu hedef radyus köşelerini vurgular.
