Bağlam Araç Çubuğundan Standart Montaj İlişkileri Uygulama

Bir bağlam araç çubuğundaki bir montaja standart montaj ilişkileri uygulayabilirsiniz.

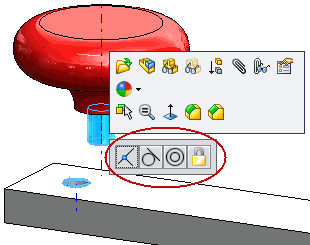

Araç çubuğu CTRL tuşuna basıp grafik alanında montaj ilişkisi geometrisini seçtiğinizde görünür. Yalnızca seçimleriniz için uygun olan montaj ilişkileri kullanılabilir.


  1. Bir montajda CTRL tuşuna basıp montaj ilişkisi kurulacak objeleri seçin.

    Varsayılan montaj ilişkisi bağlam araç çubuğunda vurgulanır.

  2. Bir montaj ilişkisi seçin.
  3. Uzaklık veya açı montaj ilişkileri için montaj ilişkisini belirtin ve PM_OK.gif öğesine tıklayın.
