Bir eksenle montaj ilişkisi kuracak silindirik yüzler veya dairesel kenarlar seçtiğinizde, yazılım eşmerkezli bir montaj ilişkisi oluşturur. İki paralel düzlemsel yüz seçtiğinizde, yazılım çakışık bir montaj ilişkisi oluşturur.
Bazı varsayılan montaj ilişkisi tipleri, birincil varsayılan montaj ilişkisi tipi çakışık montaj ilişkisi montajı aşırı tanımladığında oluşturulan ikincil bir varsayılan montaj ilişkisine sahiptir. Örneğin, yazılım bir çakışık montaj ilişkisi montajı aşırı tanımlandığında iki düzlemsel paralel yüz arasında paralel bir montaj ilişkisi oluşturur.

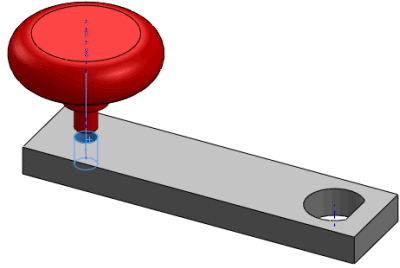

Bir ekseni ile bir montajdaki silindirik bir yüz arasında montaj ilişkisi kurmak için:
-
Ekseni seçin ve bir silindirik yüz veya dairesel kenar belirleyin.
Geçici eksenleri görüntülemek için Öğeleri Gizle/Göster
öğesini (Heads-up Görünümü araç çubuğu) genişletin ve Geçici Eksenleri Görüntüle
öğesine tıklayın.
- Montaj İlişkisi
(Montaj araç çubuğu) veya öğesine tıklayın. Montaj ilişkisi varsayılan olarak silindirik montaj ilişkisine döner.
- Montaj ilişkisini tamamlayın ve
öğesine tıklayın.
