沿相同的运行尺寸添加角度尺寸

您可以沿相同的角度运行尺寸添加更多角度尺寸。

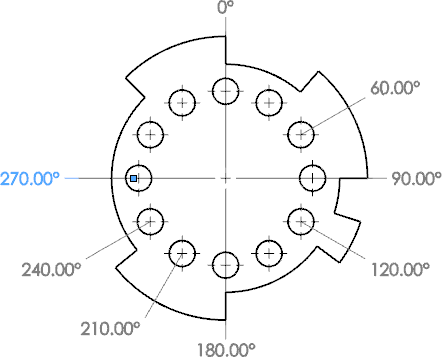

在此示例中，您会将更多角度运行尺寸添加到法兰。

要沿相同的角度运行尺寸添加更多尺寸：

  1. 如果 my_flange.slddrw 未打开，则打开该文件。
  2. 右键单击法兰上的角度运行尺寸，然后单击 添加到运行尺寸。
  3. 选择尺寸顶点或中心标记。 在您选择每个项目的同时，其尺寸放置在视图中，并对齐于零度尺寸。


  4. 单击 PM_OK.gif 以退出角度运行尺寸模式。
