標題圖塊

當您在 SolidWorks 中開始一個新的工程圖時，您要選擇有特定圖紙大小的範本及工程圖圖頁格式。

格式可以是標準、自訂、或無格式（僅指定大小）。 當您定義標題圖塊時，您可以指定哪些範本欄位是可以編輯的，以及您可以按一下來輸入標題圖塊資料的熱點區域。 您也可以在零件及組合件中產生標題圖塊。

標準格式中包含了標題欄。 SolidWorks 可讓您編輯圖頁格式。 （您也可以儲存圖頁格式以供將來的工程圖使用）。 您可以加入、移除、格式化、及刪除線條及文字。

您可以連結註解資料至文件屬性（例如檔案名稱、日期、圖頁號碼等），或連結至您定義的自訂屬性。

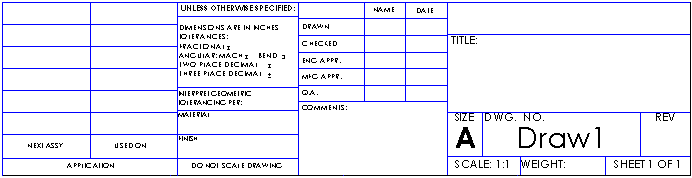

在預設的 landscape 圖頁格式中的標題欄包含了下列的線條及文字：

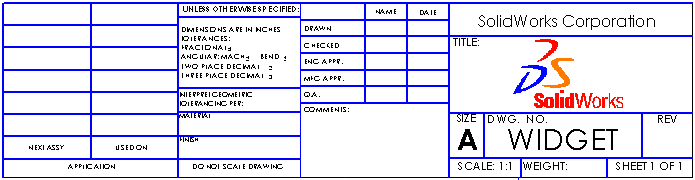

在此編輯圖頁格式的範例中，加入了有公司名稱的註解，編輯了有工程圖名稱的註解，加粗了線條，並加入了圖形。
