您可以將 SolidWorks 使用者定義®的座標系統加入未以 SolidWorks 原點建構的零組件。 您可以從製造商網站或其他 CAD 系統取得這些零組件。
將組合件輸出至 CircuitWorks 時，CircuitWorks™ 會將使用者定義的座標系統指定為 ECAD 原點。
如果您未執行使用者定義座標系統即將零組件插入 CircuitWorks 組合件，CircuitWorks 會指定 SolidWorks 原點為 ECAD 原點。
若要將您自己的座標系統加入零組件中，請參閱SolidWorks 說明： 座標系統。
在 CircuitWorks 資料庫中插入零組件之前，命名使用者定義座標系統 CWX 時，CircuitWorks 會指定使用者定義座標系統為 ECAD 原點，並在您將其插入至電路板組合件時正確放置零組件。
CircuitWorks 會將使用者定義的座標系統的正 Z 方向解讀為與電路板組合件垂直。 XY 平面代表電路板表面，X- 與 Y- 方向可控制插入組合件的零組件角度。
除了相對於代表 ECAD 原點的使用者定義座標系統的 CWX 之外，若要指定名稱，請按一下 ，選取 SolidWorks 輸出，並修改相對於此座標系統輸入及輸出零組件選項。
範例： 具有與未含已定義座標的 LED 方位
| 外部製造 LED 的座標會設定 Z 方向與 LED 底面平行。 |
|

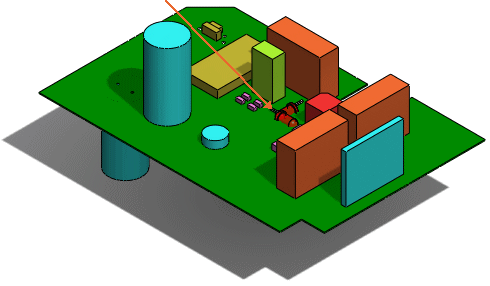

| 無需定義名為 CWX 的座標系統，您即可將 LED 新增至 CircuitWorks 資料庫。 在於 CircuitWorks 中建立 LED 零組件之後，將其插入至電路板組合件時，LED 是水平的。 |
|

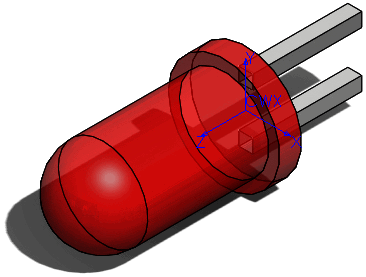

| 將零組件加入至 CircuitWorks 資料庫之前，請將名為 CWX 的座標系統新增至 SolidWorks 中的 LED 零組件。 |
|

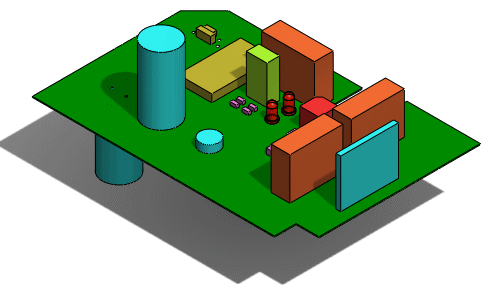

| 將 LED 插入至電路板組合件時，LED 會正確到位。 |
 |
